Idea-不减小粒径的混料和减小粒径的球磨对比研究
发布时间:2020-08-11
科晶应用技术实验室使用行星式混料机MSK-SFM-1,桌面式行星混料机MSK-SFM-1S,小型V型罐混料机SFM-11三种混料机,对氧化铝粉,石英玻璃粉进行混料,考察不同球磨珠(氨酯不锈钢球(15mm,20mm),氧化锆球(8mm,12mm),不锈钢球(10mm))及球磨罐(尼龙罐(100mm,500mm),刚玉罐(100mm,500mm))对物料粒径的影响。结果如下:
实验条件:
球料比:5:1;氧化铝:石英/1:1
实验工艺:
序号 | 仪器 | 球磨罐 | 磨球/g | 磨料/g | 转速/r/min | 时间 |
1 | MSK-SFM-1 | 尼龙/500mL | 包聚氨酯不锈钢球 (15mm)/150g | 氧化铝/30g 氧化铝,玻璃/30g | 250 | 8h |
2 | 刚玉/500mL | |||||
3 | 刚玉/500mL | 氧化锆球 (12mm)/150g | ||||
4 | 尼龙/500mL | |||||
5 | MSK-SFM-1S | 尼龙/100mL | 包聚氨酯不锈钢球 (15mm)/60g | 氧化铝/12g 氧化铝,玻璃/12g | 350 | |
6 | 刚玉/100mL | |||||
7 | 尼龙/100mL | 氧化锆球 (8mm)/60g | ||||
8 | 刚玉/100mL | |||||
9 | SFM-11 | 不锈钢筒体 | 包聚氨酯不锈钢球 (20mm)/175g | 氧化铝/35g 氧化铝,玻璃/35g | 50 | |
10 | 不锈钢球/150g |
实验数据

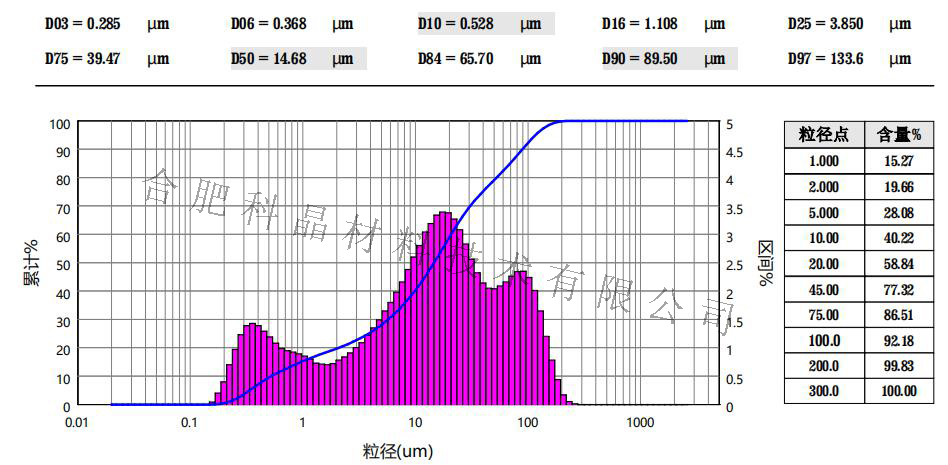

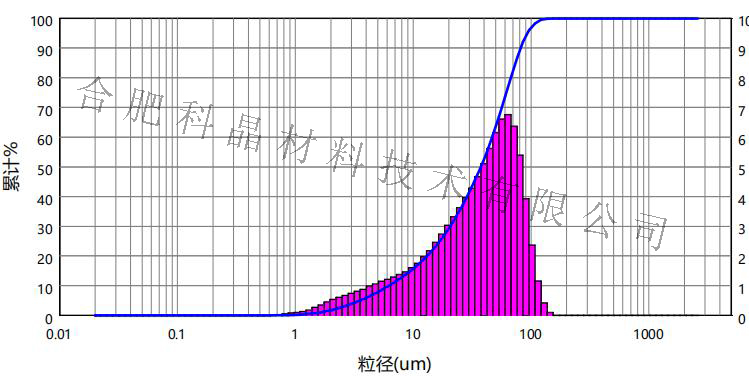

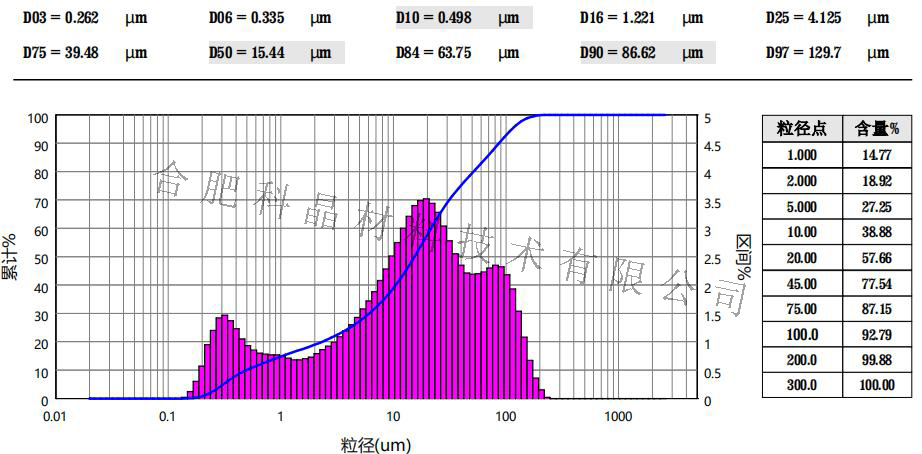

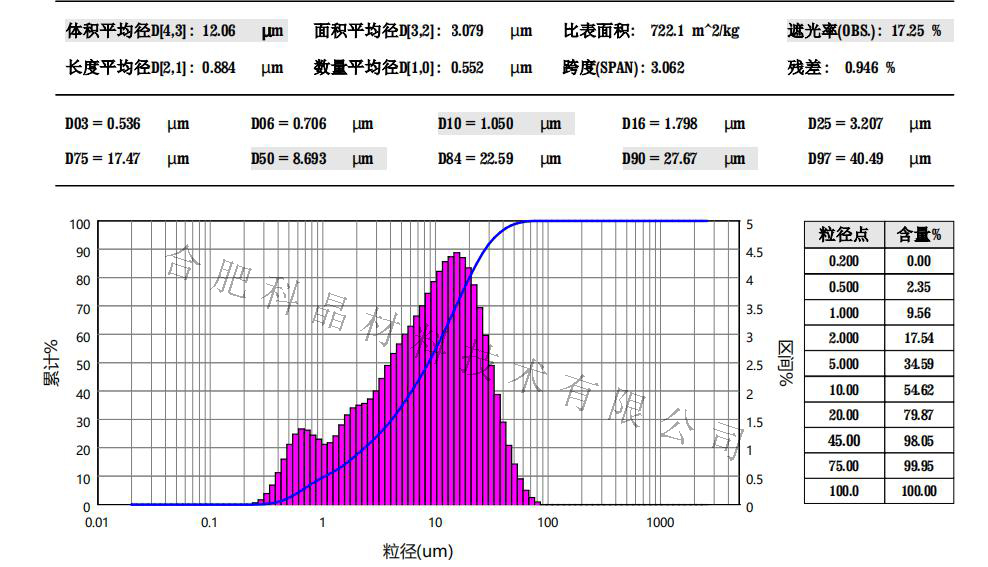

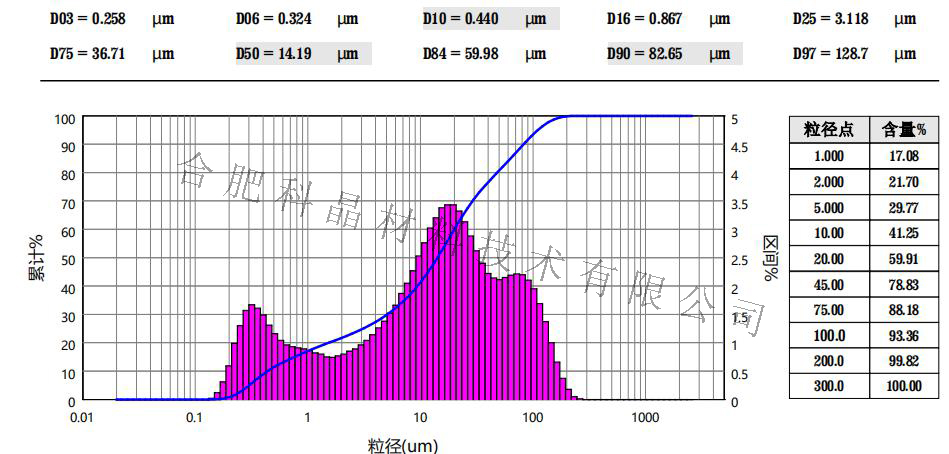

1、粒径检测。
序号 | 粒径分布图 | 序号 | 粒径分布图 | 序号 | 粒径分布图 |

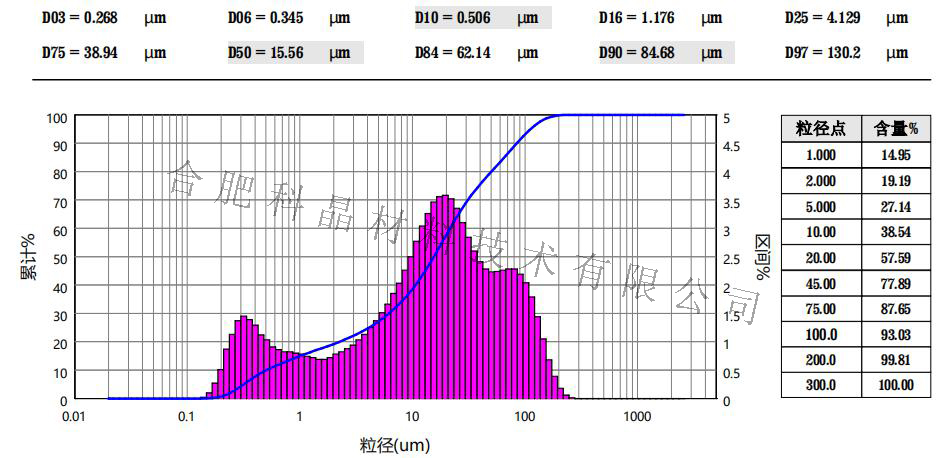

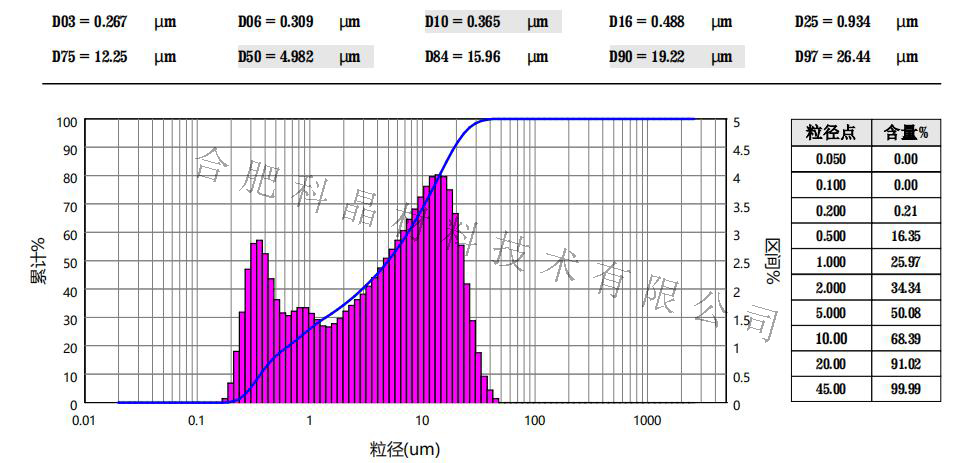

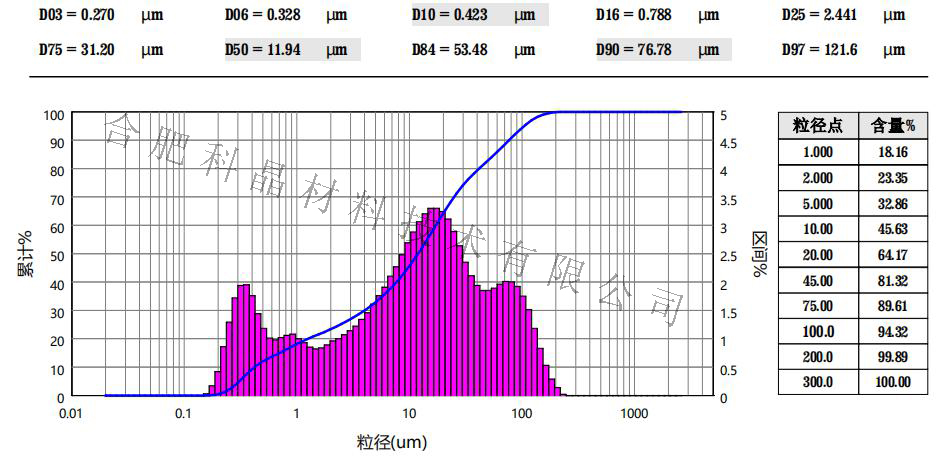

氧化铝 原样 | 玻璃粉 原样 | 1 | |||

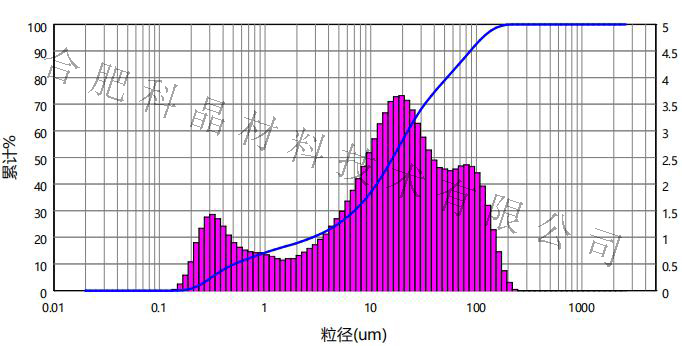

2 | 3 | 4 | |||
5 | 6 | 7 | |||
8 | 9 | 10 |

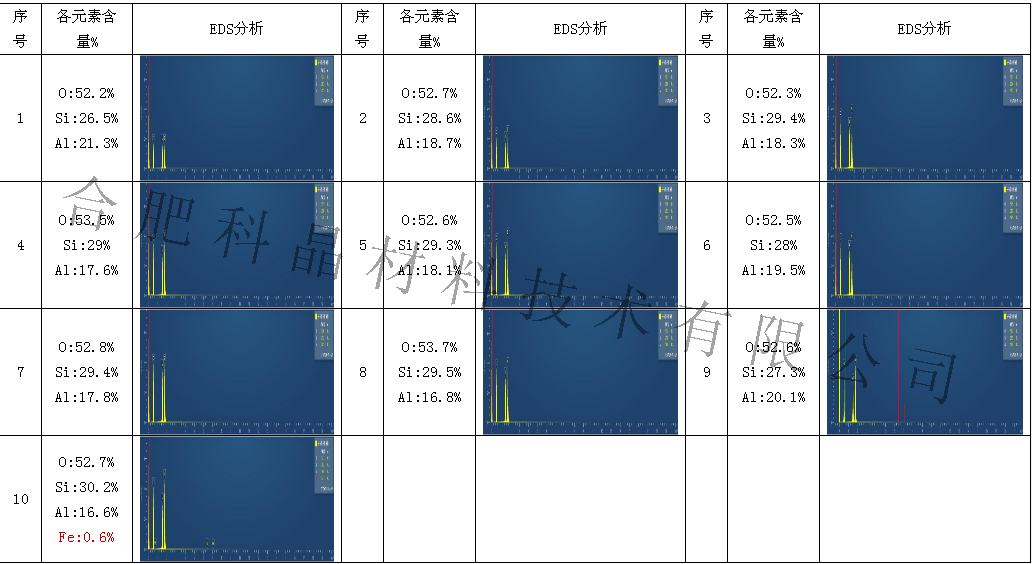

2、EDS检测。

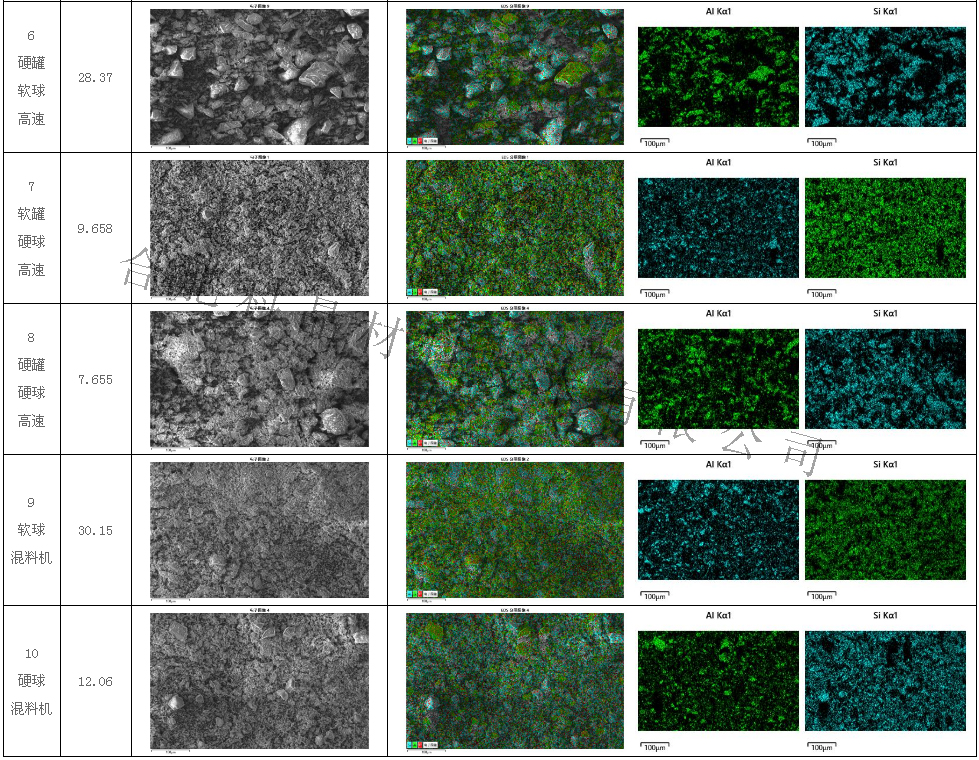

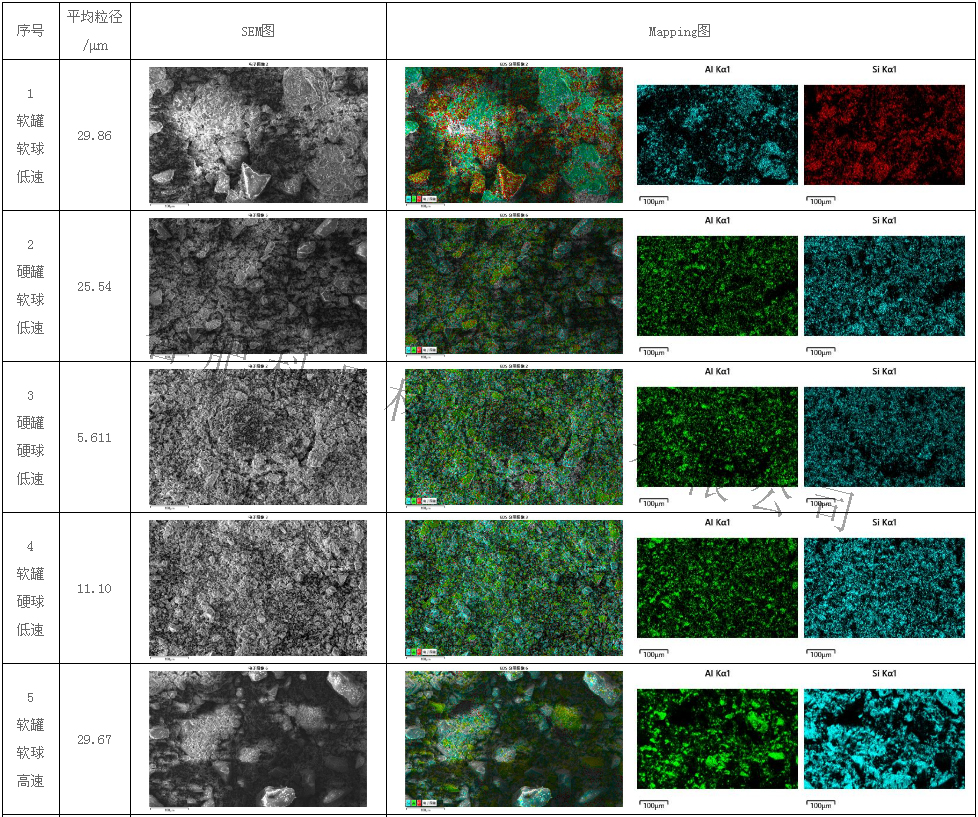

3、Mapping图。
实验结论:
①对同一设备(MSK-SFM-1、MSK-SFM-1S),软罐软球(尼龙罐与包聚氨酯不锈钢球)搭配,粒径变化最小。
②硬球更容易混合均匀,软球不易降低粒径。
③对于硬罐硬球,转速越大混合越均匀,同时粒径减少越明显。
④对于氧化铝和玻璃粉混合,Y型混料机SFM-11(软球)粒径减小最小,混料效果最好。
特别声明:
1. 以上所有实验仅为初步探究,仅供参考。由于我们水平有限,错误疏漏之处欢迎指出,我们非常期待您的建议。联系我们
2. 欢迎您提出其他实验思路,我们来验证。
3. 以上实验案例及数据只针对科晶设备,不具有普遍性。
4. 因为涉及保密问题,以上数据仅为部分数据,欢迎老师与我们联系,我们非常期待和您共同探讨设备的应用技术。
