1200℃小型双温区开启式管式炉(可选1或2英寸石英管和法兰)
关键字:
真空、电阻丝、开启式
型号:
OTF-1200X-S-II(内部名称:双温区管式炉)
产品概述:

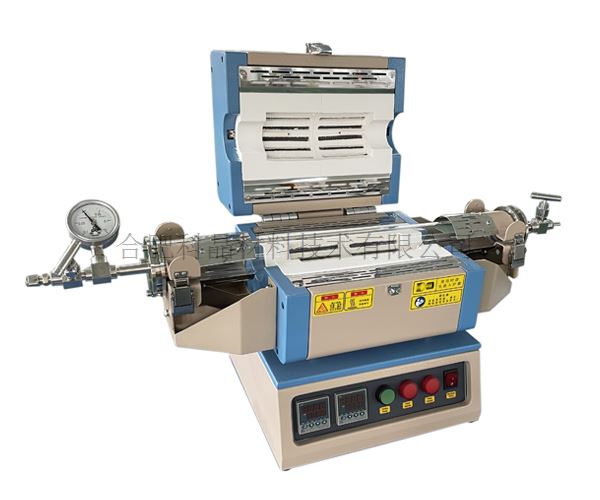

OTF-1200X-S-II是一款通过CE认证的小型双温区开启式管式炉,其最高工作温度可达1200℃,此款管式炉的炉管为高纯石英管,其直径为25mm或50mm。配有一套不锈钢密封法兰。可对样品在真空状态或气氛保护状态下进行热处理。管式炉拥有两个加热长度为100mm的加热区,两个温区的最大恒温梯度为200℃,若两个温区设置同样的温度程序,可得到100mm恒温区。两个温控系统分别独立控制两个温区,都可设置50段升温程序,控温精度为±1℃
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
名称

1200℃小型双温区开启式管式炉(可选1或2英寸石英管和法兰)-------OTF-1200X-S-II(2022.1.21 科晶实验室审核、科晶技术部审核)


炉体结构

· 双层壳体结构

· 采用高纯氧化铝纤维作为炉膛材料,并且表面涂油氧化铝涂层,可以提高加热效率和延长使用寿命

· 两个4英寸长的加热区,可以独立控制温度

· 设备体积小巧,结构紧凑

· 双加热区之间可选配氧化铝圆形隔断,可以帮助您在炉管内建立温度梯度


· 所有电子元件UL认证

· 可选购石英管堵及石英坩埚,可增加炉管内洁净度及真空度

 2.jpg 3.jpg 3c9f5fd1-8291-44c1-8250-483779a074b5.gif




基本参数

· 电源:AC 110V  50HZ/60hz(标配110V220V变压器)

· 功率:1.2KW

· 最高温度:1200℃(<1h

· 连续工作温度:1100

· 推荐升温速率:≤10/min

· 热电偶:K

· 加热元件:掺钼铁铬铝

· 加热区长度:200mm



石英管尺寸(可选)

· Φ25 x 600mm

· Φ50 x 600mm

密封法兰

· 采用一对ss304不锈钢真空法兰与高温硅胶密封圈密封

· 两个针阀已分别安装在两个法兰上

· 一个真空压力表安装在一侧法兰上



法兰配件(可选)

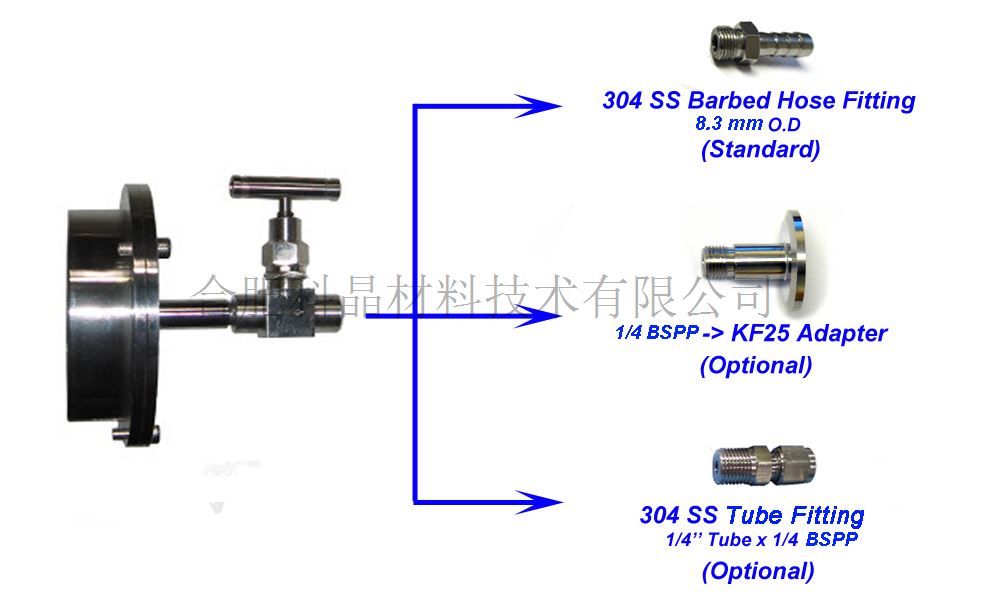

· 法兰上标配安装的是φ8的宝塔嘴接头,为了获得较好的抽气速率可以选配用KF25的转接头

· 为了较好地向炉管内通入气体,可以选配1/4″的不锈钢卡套接头

· 可以选购KF25抽真空口法兰

· 可以选购法兰支架


4b31bca6-e21b-4853-8fbe-90e11b1e30a1.jpg  3.jpg

        图1                   图2

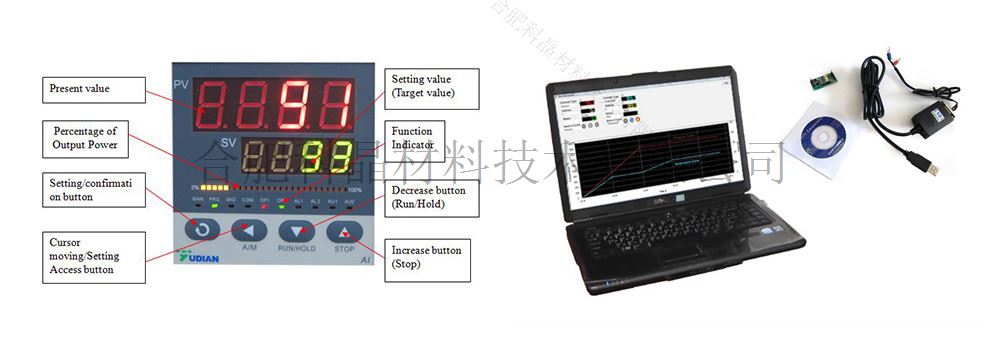

温控系统

·两个温区分别有两个独立的温控系统控制

·包含一款YD858P型温度控制器

·PID自动控温系统

·智能化50段可编程控制

·控温精度:±1℃

·默认DB9 PC通信连接端口

·通过MET认证

·可选购电脑温度控制软件(用于YD858P系列控制器)用于控制升温曲线和导出数据



温度校准(可选)

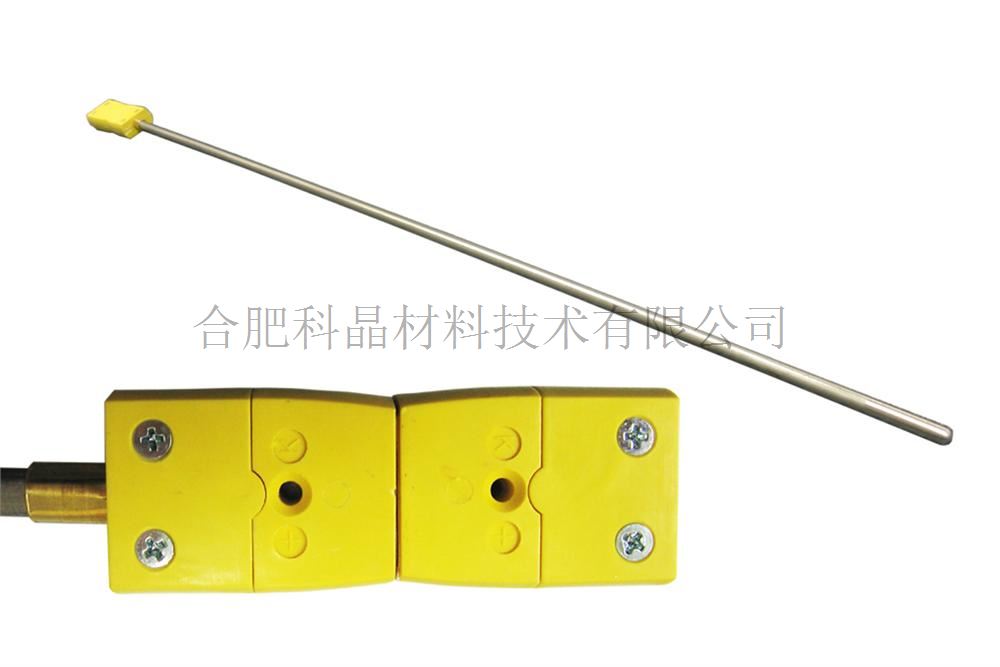

· 定期对管式炉进行温度校准,可保持温度的准确性和均匀性。可在我公司选购一个简单的校准工具包,辅助您完成这项工作。完整的校准套件包括:

148L1/4O.DK型热电偶校准

2、一个OMEGA温度校准器

3、热电偶补偿线




真空系统

· 型号:VRD-8

· 抽气速率:2.2 L/S

· 电机功率:370 W

· 极限压强:5×10-1Pa(不带负载)


· 为了得到更高的真空度,可以选购

   我公司的其他高真空系统


·可选购一个冷真空阱,以避免真空泵造成污染




外形尺寸

· 关闭时外形尺寸:900 L x330 W x 390H mm

· 开启时外形尺寸:900 L x440 W x 540 H mm

· 尺寸中的长度包含炉管与法兰长度


净重

约18Kg

质保期

一年保修,终身技术支持。


特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。


点击查看售后服务承诺书


质量认证

·此产品已通过CE认证

  证书编号: M.2021.206.C67997

·若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证


使用注意事项

· 石英内气压不可高于0.02MPa(相对气压);

· 由于气瓶内部气压较高,所以向石英管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全;

· 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)

· 我们不建议客户使用易燃易爆和有毒的气体,如果客户工艺原因确实需要使用易燃易爆和有毒气体,请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题,本公司概不负责。
