固态电池测试装置配套加压夹具(手动)
型号:
JIG-1
产品概述:

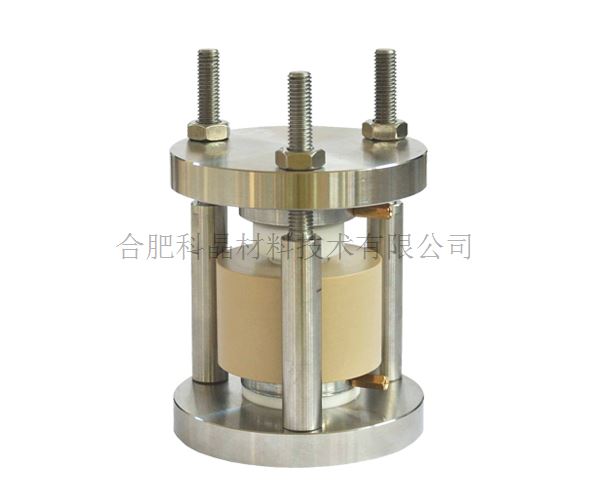

JIG-1是一款机械夹具,专门用于固定固态电池或液流电池测试套件,并对电池加压。同时也可与配重块和测厚仪配合,来测量固态电池材料的膨胀压力和膨胀率
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
结构 & 材料

· 夹具采用不锈钢制作

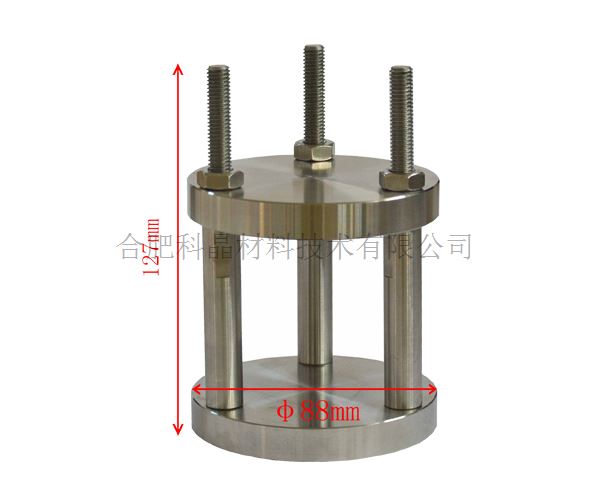

· 中心空间:90mm L x 70 mm x 150 mm H

夹具尺寸可根据客户要求定制


最大工作压力

· 100MPa

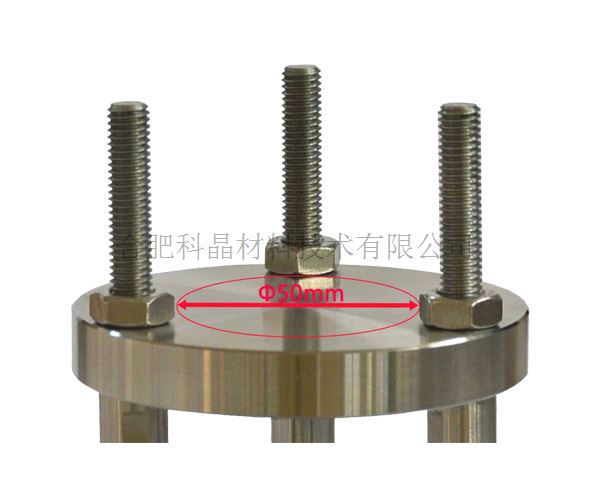

· 请用扭力扳手拧紧夹具顶部的螺母来控制压力



应用注意事项

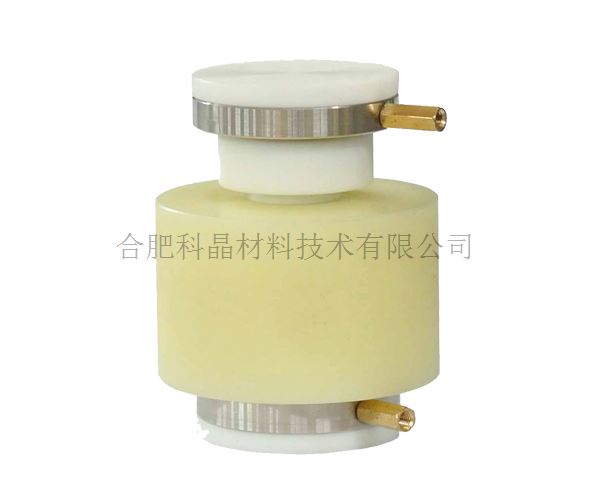

· 可往夹具中放入本公司制作的各种固态电池测试套件(面积< 65x80 mm , 高度<90 mm H)通过扭力扳手来手动加压

· 此套夹具与厚度测试仪配合,可在固态电池测试过程中,测量电池材料的热膨胀系数(图1)

· 也可与配重块配合,测试固态电池的最大膨胀压力,测试方法为:将配重块依次放到夹具顶部,直到电池不再膨胀为止,此时配重块的重力就是电池的最大膨胀压力。(图2)

· 可选购精密气动夹具来代替机械手动夹具(图3)


  wps2.png      wps3.jpg      wps4.png
