分离式XRD/XAS铍窗口原位电池测量装置
关键字:
Be窗口
型号:
STC-BEW
产品概述:

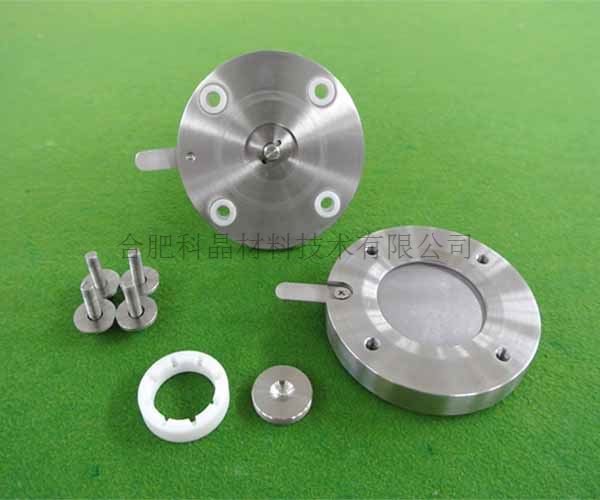

STC-BEW是一款可分离式XRD原位电池测量装置,测量装置底部安装有一直径为40mm的Be窗口,可以在实验过程中打入X-Ray,对充放电过程中的电极材料进行原位测量,实时监测电极材料的物相变化。此款分离式电池测量装置可装载不同尺寸(19mm、20mm和24mm)的电极片及隔膜,是专为方便快捷的进行可充电电池的组装和测试而设计。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
外部壳体材质

采用316不锈钢制作,抗腐蚀能力较强

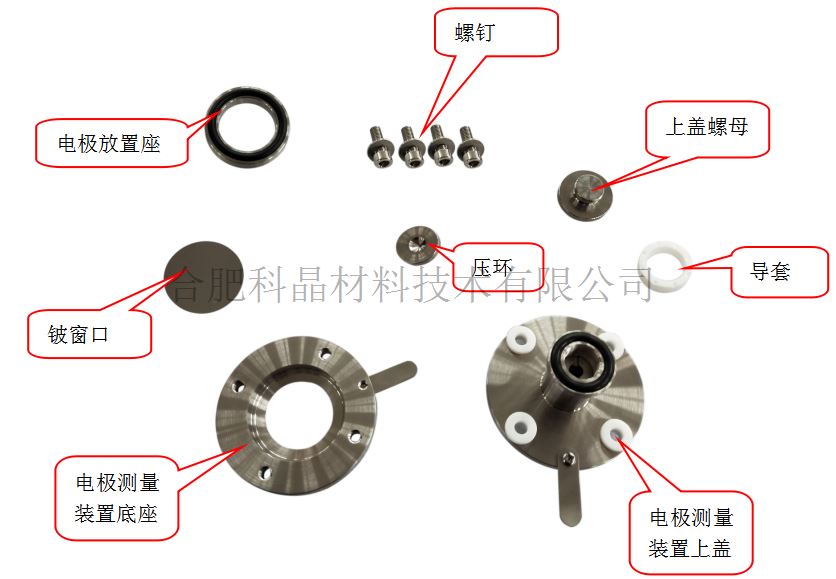

内部结构

装置采用氟胶密封圈进行密封;

两级之间的绝缘环,是用抗腐蚀性较强的PTFE材料制作
内部包括不锈钢压紧杆和压紧弹簧,一对电池极片和隔膜压在仪器内。压紧弹簧的压力可以通过上部的螺纹压紧杆进行调节;

装置标准配置Φ19、Φ20和Φ24mm三种规格PTFE导套和不锈钢压板。(其它尺寸可根据客户要求进行定制)
内部空间最大可放料厚度为5mm(正基片+隔膜+负极片),
此装置可以放入
手套箱内使用

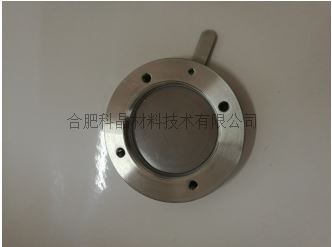

Be窗口

设备底部安装有Be窗口,可以在实验中通入X射线,通过XRD设备原位分析电池的各种性能。

Be窗口尺寸:Φ36*0.15mm

XRD衍射2θ角度范围:5°~170°


外形尺寸

Φ64*47 mm







重量

1 kg
