| 设备名称 | 1100℃迷你箱式炉(1.3L，炉腔尺寸130*100*100mm)--KSL-1100X-S |
||||||||||
| 产品提示 | 1.多种配件可选提示 2.科晶实验室邀请提示 3.配件妥善保管提示 |
||||||||||

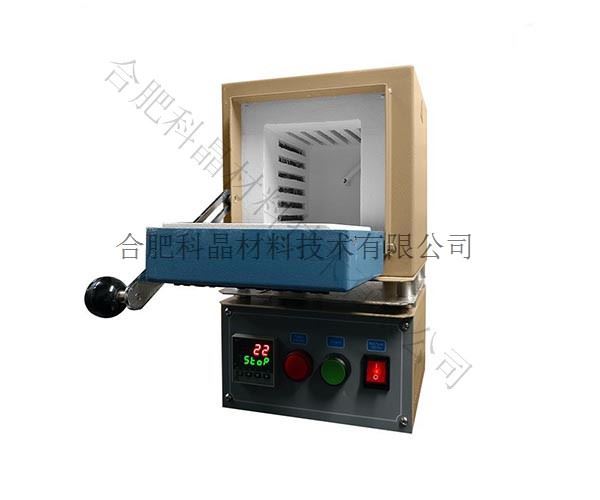

| 主要特点 | ·体积小、重量轻、节能，可置于手套箱和通风柜内操作 ·炉膛材料采用高纯氧化铝纤维，能很大程度减少能量损失 ·炉膛表面涂有美国进口高温氧化铝涂层可以提高加热效率和使用寿命 ·下拉式炉门结构，方便放样取品 ·炉膛带有通气口，可在惰性气氛下使用 ·注意：如需放置手套箱内，请与销售人员提前联系，需要进行电气改造 |
||||||||||
| 开放式电阻丝炉衬（可选） | 特点：升温速率高 工作温度高 ·电源：AC220V/50HZ ·额定功率：1.2KW ·加热区尺寸：130长*100宽*100mm高 ·温度：最高使用温度：1100度（≤30min） 工作温度：1000度 ·升温速率：≤10度/min ·加热元件：电阻丝（掺钼铁铬铝合金） 更多参数请联系我们 |
||||||||||
| 埋入式电阻丝炉衬（可选） | 特点：低污染，抗腐蚀
·电源：AC220V/50HZ ·额定功率：1.2KW ·加热区尺寸：130长*100宽*100mm高 ·温度：最高使用温度：1000度（≤30min） 工作温度：900度 ·升温速率：≤10度/min（建议升温速率，有利于设备的使用寿命） ·加热元件：电阻丝（掺钼铁铬铝合金） |
||||||||||
| 工作原理 | 加热炉利用电流使炉内加热元件发热，采用固态继电器进行电路控制， 采用温度传感器（热电偶）检测炉内温度，热电偶检测到的温度反馈到控温仪表。 智能控温仪可设置升温过程（升温速度），仪表采集到热电偶反馈的炉内温度信号， 会通过PID调节输出合适的电压信号，固态继电器接收到仪表的输出信号，控制自身的通断 时间从而达到调节炉内温度稳定的目的，使得高温炉按照控温仪设置好的升温过程进行升温。 |
||||||||||

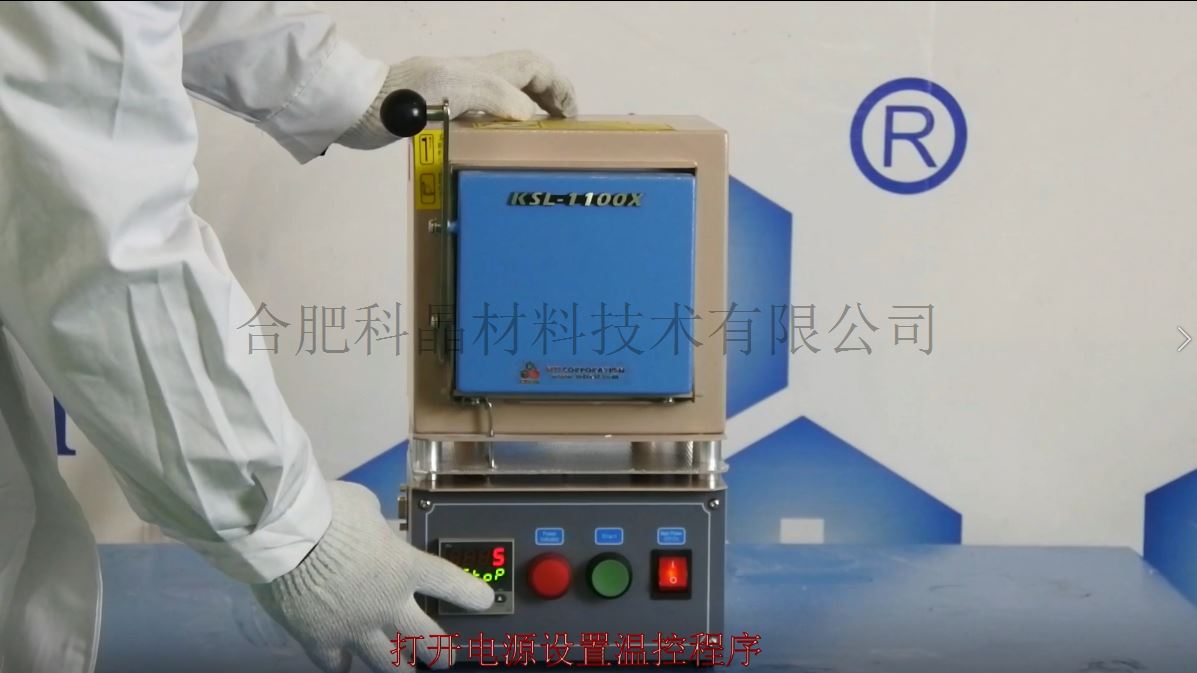

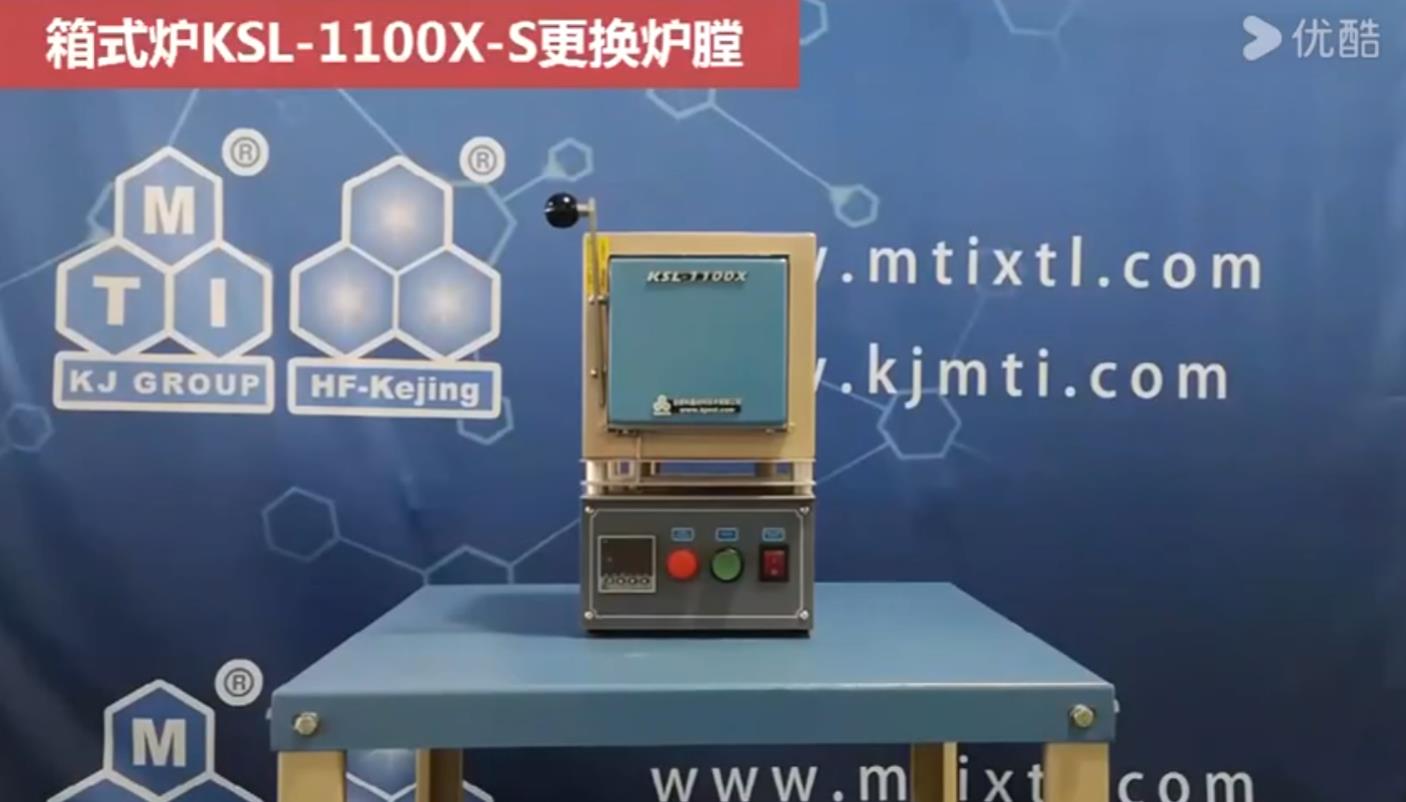

| 相关视频 |
|
||||||||||

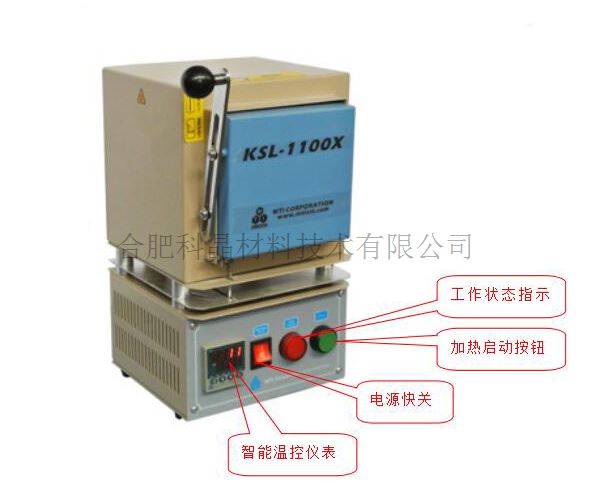

| 温控系统 | ·智能控温仪 ·50段程序控温 ·热电偶采用K型热电偶 ·控温精度：±1℃ |
||||||||||

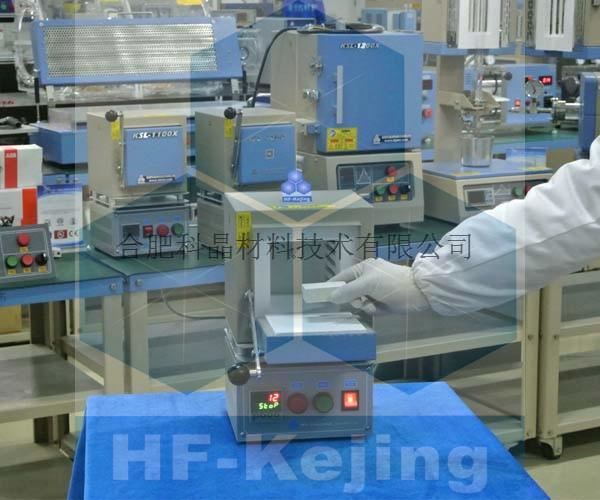

| 产品在线展示 |
|
||||||||||
| 气氛 | 带进气口，进气口为φ6的宝塔嘴接口 出气口，出气口为φ6的宝塔嘴接口 |
||||||||||
| 可配套手套箱和通风柜使用 |
|
||||||||||

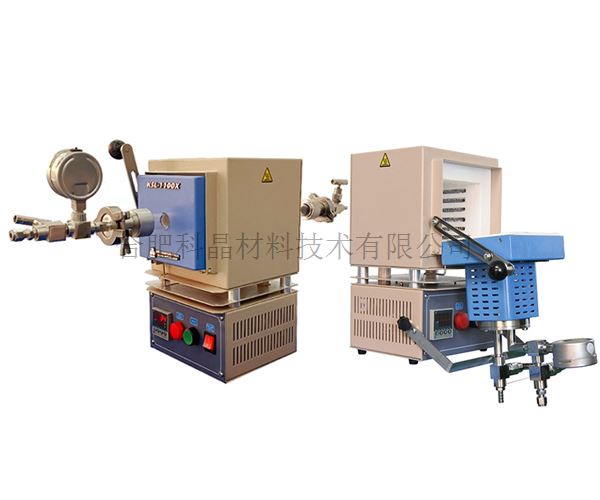

| 安全配件可选 |
可外加一层防护罩，有需要联系销售人员沟通详情。 |
||||||||||

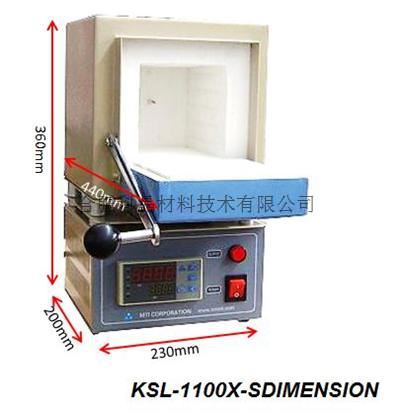

| 外型尺寸 | 不开启：230长*200宽*360mm高
|
||||||||||
| 应用提示 | 因占地面积小、重量轻、功率要求低，可置于手套箱内操作，点击图片查看不同应用场景。
|
||||||||||
| 重量 | 约9Kg |
||||||||||
| 质保期 | 1年（不包含垫块、加热元件等损耗件） |
||||||||||
| 认证 | ·此产品已通过CE认证 证书编号： M.2021.206.C68000 ·若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证
|
科晶实验室使用此设备做了一系列不锈钢退火实验，以下数据仅供您参考。
原始物料：不锈钢
结论：手套箱+小型箱式炉可实现不锈钢无氧化退火。
若有疑问或需要更多数据请联系科晶实验室
实验结果 | 退火前 | 退火后 |
1.使用手套箱保护高温退火成功 | 手套箱+箱式炉/不锈钢
| 初次使用手套箱，表面均匀氧化 更换手套箱后，无氧化现象 |
2.气氛保护发生氧化，吸氧材料包裹生成合金 | 气氛管式炉/不锈钢+钛箔
不锈钢 不锈钢包钛 | 不锈钢 / 不锈钢包钛 生成钛铁合金 |
3.使用氧化铝坩埚隔断钛铁接触，氧化严重 | 真空/气氛管式炉/不锈钢+钛箔
| 气氛 真空 |
4.使用石英坩埚代替氧化铝，仍然发生氧化 | 真空/气氛管式炉/不锈钢+钛箔
| 真空 气氛 真空 气氛氧化发黑 |
5.使用钛箔丝过滤氩气，氧化程度明显降低
| 气氛/真空/不锈钢坩埚隔断包钛+钛箔丝
|
气氛，边角氧化发蓝 真空，轻微氧化 |
应用提示 | ·置于手套箱内高温使用时，应连接水冷，避免温度过高，损坏设备。 ·手套箱内操作不便，可先设定升温程序在放入手套箱内。 ·在手套箱内使用时，可先打开炉门，循环12h以上，或提前空烧一次，以排除设备内部及缝隙中残存的气体。 |
警示 | ·禁止向炉内通入有毒或爆炸性气体，如需通气体请选用管式炉。 ·在长期使用后耐火材料的表面可能出现小裂纹。这是属于正常的现象，不影响正常使用，裂纹可以用氧化铝涂层修补。 ·你应将样品放入坩埚中。请不要直接将样品放在炉底耐火材料表面。 · 设备升温速率请稳定在10℃/min以下，第一次使用时请在5℃/min的速率下在300℃ 500℃和800℃分别恒温3h，以挥发炉内原有的有机物和释放保温材料的应力和电阻丝的内应力。 · 保温材料一般为氧化铝纤维制品，气孔率大，速率在20℃/min以上会出现裂纹，一半为表面开裂并不影响使用，请注意炉膛的温度变化速率，采用低升温速率和程序降温，避免400℃开启炉膛，如降温是在高于400℃直接按下红色STOP按钮，或者在300℃开启炉膛等操作，该系列操作都会造成炉膛的开裂减少使用寿命。 ·设备温度在500度以上时不要直接关掉设备电源，有造成炉膛开裂以及设备内部线路温度过高而引发火灾的危险。 ·高温炉加热元件采用合金电阻丝，电阻丝在烧结第一次后晶粒变大，脆性加大，避免用硬物撞击。 ·电阻丝可使用在绝大多数的气氛，如氧化 还原 中性 惰性，但氯 硫 未裂解氨等对其寿命存在很高的影响，在这里不建议，（管式炉可通入允许内的气氛并有良好的密封隔绝性能，KSL-1100X-S为开放型马弗炉，没有密封性能，在通入对人体不适的气源和易爆等危险气源时，注意使用通风柜等隔离装置，） ·注意烧结物料的是否会有飞溅的金属溶液，盐雾等挥发飞溅物质，可能损坏加热元件。 注：上述操作失误而造成的损失不在本公司的保修范围内，公司售后维修会收取相应的费用。 |
相关可选 | ·可选购合肥科晶的手套箱配套使用(图1)。 ·可选用坩埚(图2、3、4) ·可选购合肥科晶的循环水冷机配套使用(图5)。
图1 图2 图3 图4 图5 |
查看诚信档案
皖公网安备 34012302000974号
