1200℃双温区旋转CVD炉(100mm)
关键字:
4英寸 双温区
型号:
OTF-1200X-4-R-II
产品概述:
OTF-1200X-4-R-II是一款通过CE认证的双温区可旋转管式炉,此款设备专门针对于材料的混合烧结,适用于锂离子电池材料的混合烧结,如LiFePO4,LiMNiO4等。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称

回转炉 OTF-1200X-4-R-II

产品提示

1.科晶实验室邀请提示  2.图片未及时更新提示  3.多种配件可选提示  4.危险设备操作提示

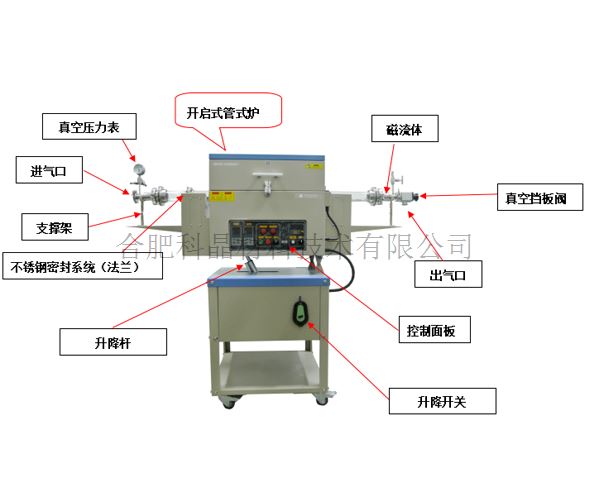

设备特点

· 设有开门断电功能,提高实验安全性;

· 炉体可以倾斜,倾斜角度可调

· 炉体开启式设计,方便更换炉管

· 两个温区分别由两个独立的温控系统控制


进料GIF.gif  出料GIF图.gif  控温程序GIF图.gif  混料GIF图.gif

          进料                    出料                    温控程序                   混料



相关视频

6369757278551226935622701.jpg  6369757744497438898685585.jpg

         操作视频                展示视频

基本参数

· 电源:AC 220V 50HZ

· 功率:2.5KW

· 工作温度:1200℃≤1h ,连续工作温度:1100℃

· 加热区长度:400mm(200mm+200mm)

· 控温精度:±1℃

· 建议升温速率:≤10℃/min

· 热电偶:K型

· 炉体倾斜角度:0°— 15°

· 炉管旋转速度:1-10rpm/min可调

· 采用双层壳体结构,并带有风冷系统

· 可放入物料的有效容积:300ml

更多参数请联系科晶销售部

加热元件和温控系统

· 两个温区分别有两个独立的温控系统控制

· 包含两个YD858P型温度控制器

· PID自动控温系统

· 智能化50段可编程控制

· 控温精度:±1℃

· 默认DB9 PC通信连接端口

· 通过MET认证

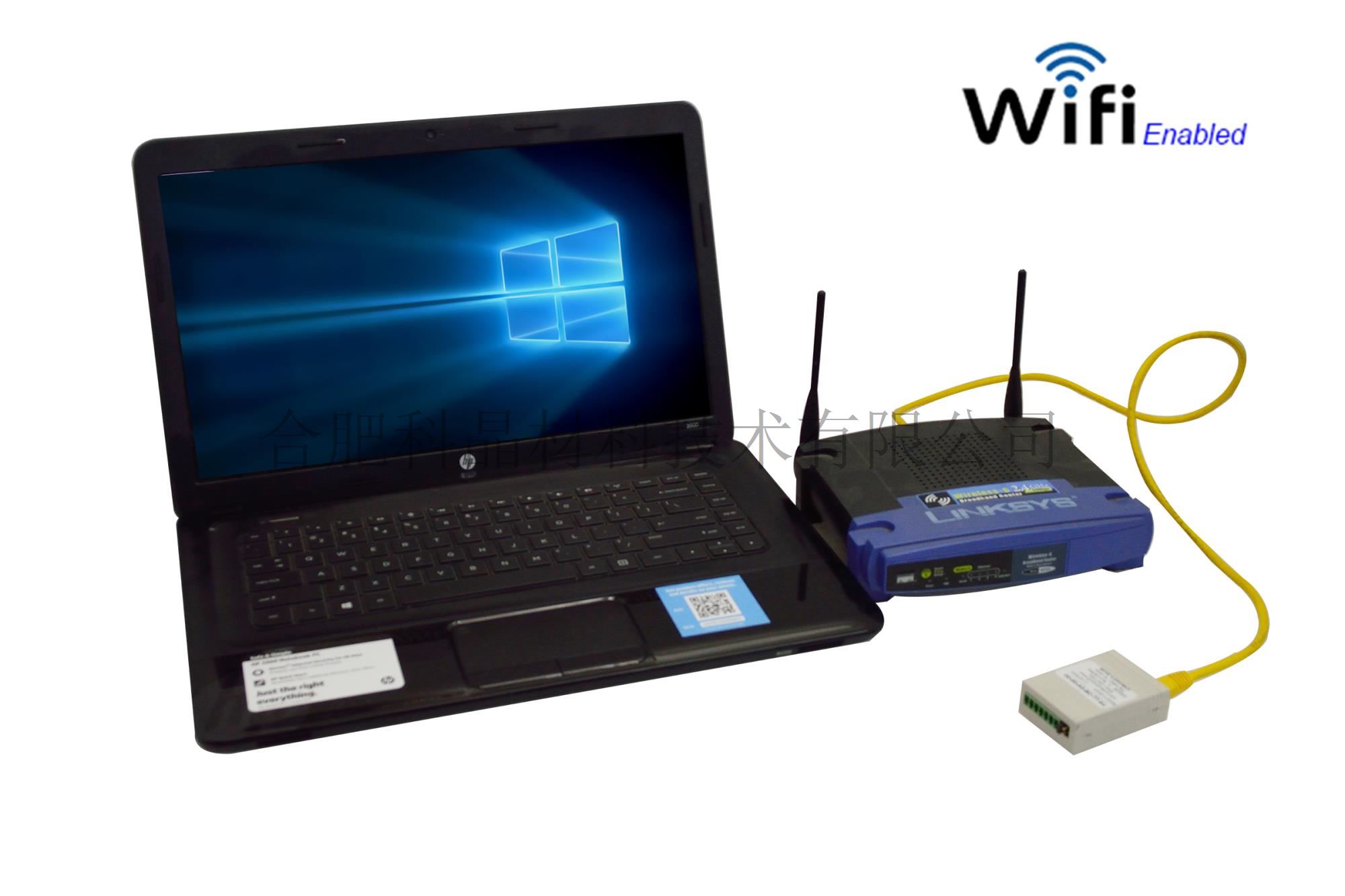

· 可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据

技术参数-0.jpg    技术参数-1.jpg   技术参数-2.jpg

炉体结构和炉管尺寸

· 高纯氧化铝纤维作为炉膛材料(表面涂有高温氧化铝涂层,可提高加热效率延长炉膛使用寿命)

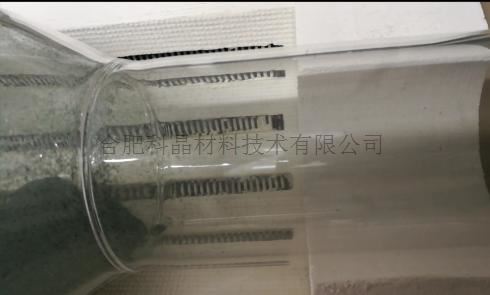

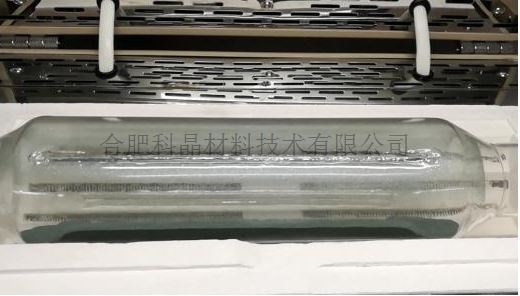

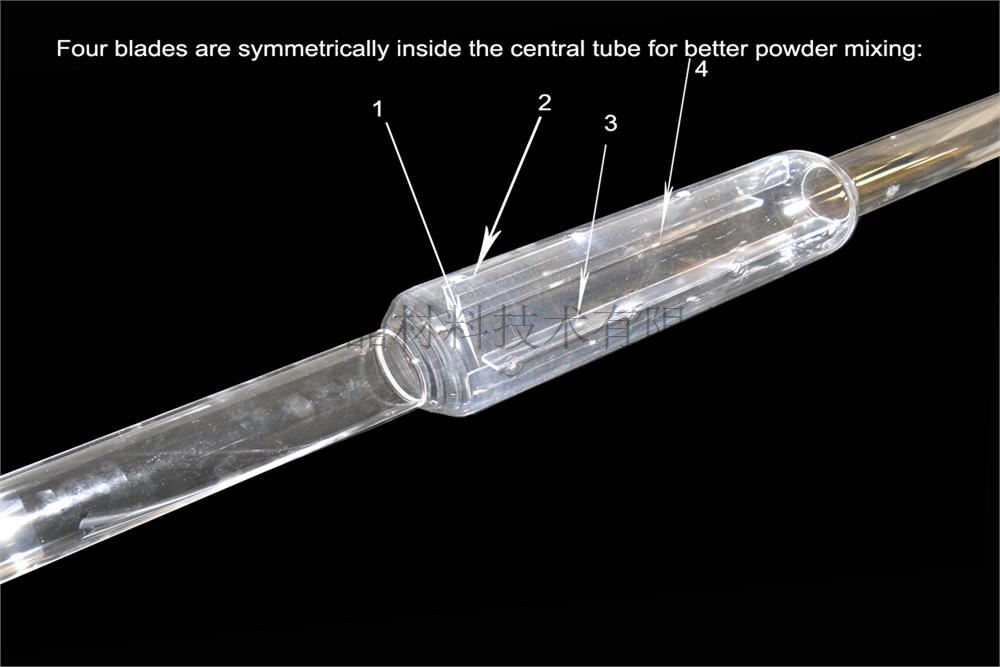

· 异型石英管,内部焊接有扬料板,使粉体烧结更加充分和均匀

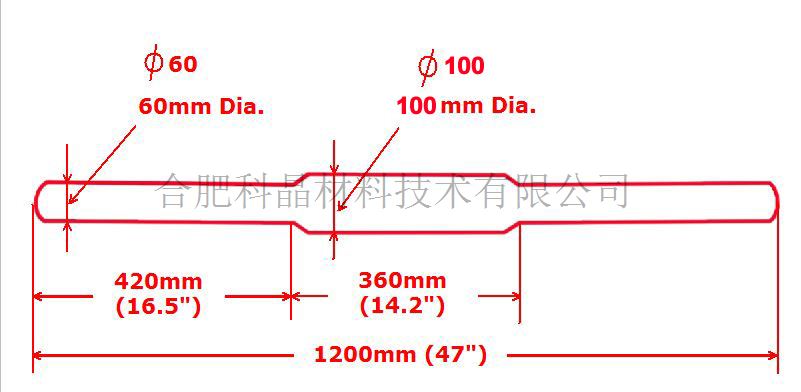

· 尺寸:60 mm ID x100 mm OD x 1200 mm L (异型管)


  技术参数-3.jpg  技术参数-4.jpg

法兰

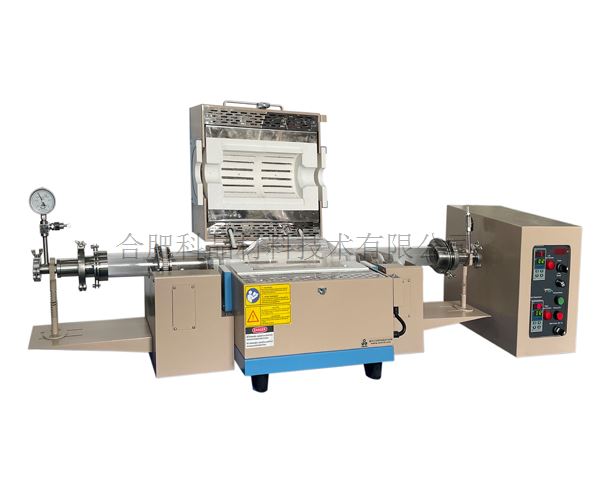

·采用磁流体法兰密封

图片1.png  图片2.png

进气端法兰包含:一个KF25接口、一个直径φ6.35mm双卡套接头进气口和一个机械压力表

出气端法兰包含:一个KF25接口、一个直径φ8mm的宝塔气嘴出气口

真空系统(选配)

· 型号:VRD-8

· 抽气速率:2.2 L/S

· 电机功率:370 W

· 极限压强:5×10-1Pa(不带负载)


设备外形尺寸

1450mm(L)*600mm(W)*1200mm(H)


重量

约100 Kg

相关文献

Scalable synthesis of silicon-nanolayer-embedded graphite for high-energy lithium-ion batteries

质保

·一年质保期,终生维护

· 特别提示:

1、耗材部分如加热元件、石英管、样品坩埚等不包含在内

 2、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内

认证

·此产品已通过CE认证

  证书编号: M.2021.206.C67997

·若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证


科晶实验室对OTF-1200X-4-R-Ⅱ设备做了一系列实验研究:

实验目的:测定设备的最大装料量

结论:OTF-1200X-4-R-Ⅱ型号回转炉最大装料体积约为300 ml。


图片1.jpg  图片2.jpg  图片3.jpg  图片4.jpg

图1                   图2                   图3                   图4


物料量增加至极限时,出现图3的现象,超过极限则会出现物料溢出的现象(图4),此时的极限体积约为300 ml。

材料不同、转速和气氛流量对展示效果也会有一定影响,如果您感兴趣,请与合肥科晶应用技术实验室联系,进行更深入的探索。

若有疑问或需要更多详细数据请联系科晶实验室


应用技术提示

·使用冷阱时,由于是刚性连接,注意冷阱与腔体保持在同一水平线上,避免腔体升降产生应力导致接口脱离。

·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀。

·回转炉可与自动连续进料器配合使用,可实现在气氛保护环境下连续进料。

·可选购本公司的供气系统和自动进料器,与回转炉配合可实现用CVD方式,对粉体表面进行包覆。

·各型号回转炉的装料量。


回转炉型号

管子尺寸

最大装料量

OTF-1200X-4-R-II

100 mm OD x 1200 mm L

300 mL

OTF-1200X-S-R-II

50 mm OD x 700 mm L

30mL

OTF-1100X-R-15-AF

400 mm OD x 390 mm ID x 1800 mm L

30L


警示

·降温时请利用程序降温,不建议直接按:“STOP”键降温,设备温度500度以上禁止关闭电源,以免发生误开误伤事故。

·不得通入氯化物,硫化物等易腐蚀气体,易造成法兰,波纹管(选配)等不锈钢材质的配件损坏。

·请注意选配的炉管使用的温度。选配炉管具体情况请和我公司销售沟通。

·高温炉炉管不建议正压使用,若使用正压压强炉管内气压绝不可高于0.02MPa。

·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)。

·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当。

·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击。

·石英管的长时间使用温度<1100℃。

相关可选

·可选用真空系统配套使用:

机械泵真空度达 50 mtorr(图1);

分子泵真空度可达 10E-4 torr。(图2)

·如果使用腐蚀性气体,请使用冷阱或防腐干泵。(图3)

·可选购合肥科晶的减压阀配套使用。(图4)

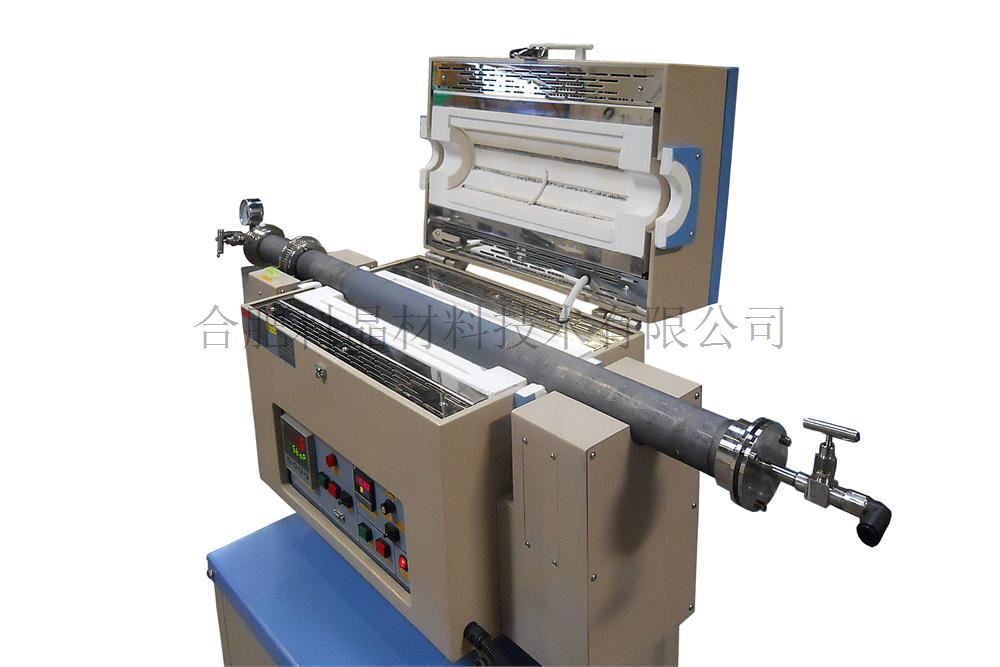

·炉管可选:高纯石墨管(2.36"外径x2"内径x48"L)(图5);高温不锈钢合金管(图6);直径100毫米镍基合金管,可在1100ºC 承受 0.4 MPa压力(图7);抗腐蚀双层管,用于HCl或CH4气体,可在800℃承压3 bar压力。(图8)

·对于化学气相沉积涂层,您可以选择我们的多通道气体输送系统和自动送气系统。(图9)

·可选购本公司的自动进料器,与回转炉配合使用。(图10)

配件 1.jpg 配件 2.jpg6371322796125844192233319.jpg配件详情-4.jpg

      图1              图2                图3              图4


配件详情-5.jpg 配件详情-6.jpg 配件详情-7.jpg   配件详情-8.jpg

      图5               图6              图7            图8



      图9                图10
