1500℃双温区回转炉(配60mm氧化铝管)
关键字:
双温区
型号:
GSL-1500X-OTF-R60
产品概述:
GSL-1500X-OTF-R60是一款高温双温区回转炉,其最高温度可达到1500℃,此设备的特点是对样品烧结时,炉管可以转动,可使所烧结的粉体样品烧结效果更加均匀。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称

1500℃可倾斜旋转炉--GSL-1500X-OTF-R60 (2019.12.2—科晶实验室审核)

产品提示

1.科晶实验室邀请提示  2.图片未及时更新提示  3.多种配件可选提示  4.危险设备操作提示

主要特点

·设有开门断电功能,提高实验安全性 。

·炉体可以倾斜,倾斜角度可调(-5~35o)。

·炉体开启式设计,方便更换炉管。

基本参数

·温度:1400℃ (1500℃<1h)

·建议升温速率:≤5℃/min

·恒温精度:±1℃

·热偶:S型热偶

·电源:AC220,50Hz

·功率:最大6KW


更多参数请联系科晶销售部

加热元件及温控系统

·1500级硅碳棒

·包含一款YD858P型温度控制器

·PID自动控温系统

·智能化50段可编程控制

·默认DB9 PC通信连接端口

·通过MET认证

·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。

技术参数-0.JPG   技术参数-1.jpg  技术参数-2.jpg

炉体结构和炉管尺寸

·采用双层壳体结构,并带有风冷系统

·高纯氧化铝纤维作为炉膛材料(表面涂有高温氧化铝涂层,可提高加热效率延长炉膛使用寿命)

·一个直流电机驱动炉管转动,转速为可调。

·刚玉管

·尺寸:60mm OD*54mm ID*1200mm L

法兰

·采用磁流体法兰密封

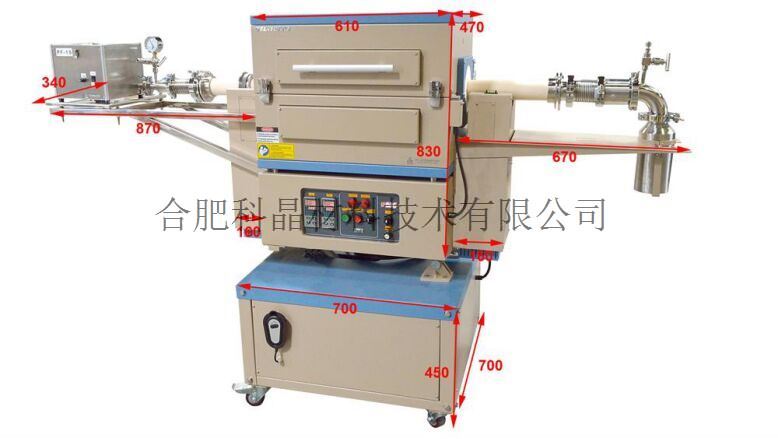

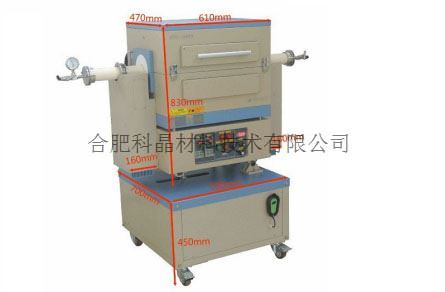

尺寸

L1800mm* W700mm * H1250mm


技术参数-7.jpg  技术参数-8.jpg

重量

130Kg

相关文献

Scalable synthesis of silicon-nanolayer-embedded graphite for high-energy lithium-ion batteries

认证

若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。



质保

一年质保期,终生维护

特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

          2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

科晶实验室对旋转炉设备做了一系列实验研究:


热处理实验结果:



实验

结果

碳粉


氧化锆球


沥青



CVD实验结果:

实验

结果

乙炔氛围包覆碳

高温时,粉末粘黏石英管内壁,包覆率为2%

混合气氛围包覆碳

高温时,粉末粘黏石英管内壁

氧化物小球包覆沥青

轻微结块,包覆率为13%


发生粉末堵塞法兰现象:

图片4.jpg  图片5.jpg


使用粉末过滤器过滤尾气,可避免堵塞情况发生。



若有疑问或需要更多详细数据请联系科晶实验室

应用提示

·使用冷阱时,由于是刚性连接,注意冷阱与腔体保持在同一水平线上,避免腔体升降产生应力导致接口脱离。

·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀。

·回转炉可与自动连续进料器配合使用,可实现在气氛保护环境下连续进料。

·可选购本公司的供气系统和自动进料器,与回转炉配合可实现用CVD方式,对粉体表面进行包覆。

·各型号回转炉的装料量。

回转炉型号

管子尺寸

最大装料量

OTF-1200X-4-R-II

100 mm OD x 1200 mm L

300 mL

OTF-1200X-S-R-II

50 mm OD x 700 mm L

30mL

OTF-1100X-R-15-AF

400 mm OD x 390 mm ID x 1800 mm L

30L


警示

·降温时请利用程序降温,不建议直接按:“STOP”键降温,设备温度500度以上禁止关闭电源,以免发生误开误伤事故。

·不得通入氯化物,硫化物等易腐蚀气体,易造成法兰,波纹管(选配)等不锈钢材质的配件损坏。

·请注意选配的炉管使用的温度。选配炉管具体情况请和我公司销售沟通。

·高温炉炉管不建议正压使用,若使用正压压强炉管内气压绝不可高于0.02MPa

·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)。

·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当。

·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击。

·石英管的长时间使用温度<1100℃

相关可选

·可选用真空系统配套使用:

机械泵真空度达 50 mtorr(图1);

分子泵真空度可达 10E-4 torr。(图2)

·如果使用腐蚀性气体,请使用冷阱或防腐干泵。(图3)

·可选购合肥科晶的减压阀配套使用。(图4)

·炉管可选:石英管,中心(100mm OD x 280mm L)两端(60mm外径x 1200 mm),工作温度1100℃(图二)(图5);高温不锈钢合金管(图6);直径100毫米镍基合金管,可在1100ºC 承受 0.4 MPa压力(图7);氧化铝管,中心区域加有陶瓷环。(图8)

·刚玉管(60mmOD × 1200mmL),安装齿轮。(图9)

·可选:回转炉专用管堵。(图10)

·对于化学气相沉积涂层,您可以选择我们的多通道气体输送系统和自动送气系统。(图11)

·可选购本公司的自动进料器,与回转炉配合使用以达到连续进料的效果。(图12)

·在炉管的另一端安装一个不锈钢罐,用来收集烧结后的粉末,整个过程密闭。(图13)


 配件 1.jpg    配件 2.jpg 6371322796125844192233319.jpg    配件详情-4.jpg        配件详情-5.jpg

       图1                 图2                 图3                   图4                      图5


配件详情-6.jpg  配件详情-7.jpg  配件详情-8.jpg      配件详情-9.jpg       配件详情-10.jpg

        图6                图7                 图8                    图9                    图10


配件详情-11.jpg 配件详情-12.jpg      配件详情-13.jpg

      图11                图12                图13
