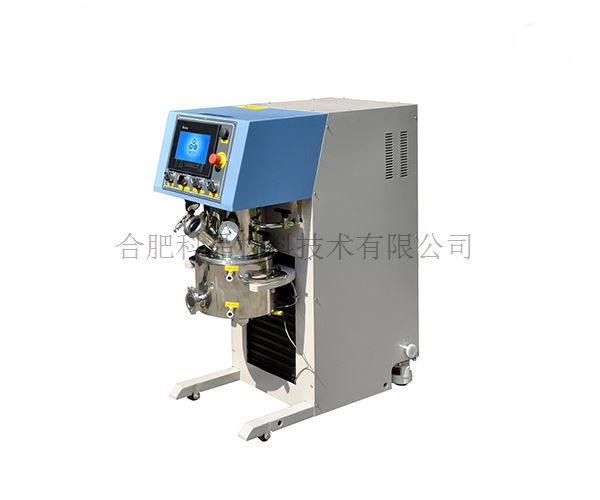

5L双行星式真空搅拌机
关键字:
落地式、夹套罐体、304耐腐材质
型号:
MSK-SFM-9
产品概述:
MSK-SFM-9是一款通过CE认证的行星式真空搅拌机,其混料罐采用SUS304不锈钢制作,能够耐酸碱和有机溶剂的腐蚀,同时可以对搅拌罐进行抽真空,让浆料在真空状态下进行搅拌,以达到浆料内无气泡产生,使搅拌后的材料涂覆工艺更加均匀。该仪器搅拌桨设计为螺带式搅拌桨,行星式搅拌,以达到混料罐内无搅拌死区,而且根据工艺要求,分散盘和公转搅拌采用多段速度运行,每一段的速度和时间可在触摸屏上设定。SFM-9被广泛地用于制备LiCoO3, LiFePO4,荧光材料和陶瓷浆料等,使其浆料达到较好的分散性和均一性。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称

5L双行星式真空搅拌机--MSK-SFM-9 (2019.12.25—科晶实验室审核)

产品提示

科晶实验室邀请提示    图片未及时更新提示    多种配件可选提示

主要特点

·四桨双轴行星式搅拌,麻花框式搅拌桨配高速分散盘和刮壁,无搅拌死角。

·密封效果良好,真空环境有效消除搅拌过程产生的气泡。

·采用优质SUS304不锈钢精制,耐酸碱腐蚀。

·夹套式搅拌罐设计,适用于多种工艺要求;

搅拌桨工作状态.gif  进料和出料.gif  桶体升降.gif

     搅拌桨工作状态                  进料和出料                    桶体升降


基本参数

·真空度:0.098MPa(标配真空泵)

·罐料容积:5L

·公转转速:70转/分钟

·自转转速:112转/分钟

·分散转速:3354转/分钟

·电压:220V,50Hz

·功率:2.5KW



更多参数请联系科晶销售部

搅拌桨

·采用SUS304不锈钢制作

·麻花桨离桶底2~3mm,桨离桶壁2~5mm,两桨间距3~5mm



电机配置

·搅拌电机功率:2.2KW

·分散电机功率:1.5KW

·升降机功率:370W

接口

·粉料入料口:DN50

·出料口:3/4"三片式球阀一个

·DN视镜两个

·抽真空接口一个

·G1/2"空气排气口一个

·M14×1.5真空表接口一个

·G1/2"冷却水接口:进水口和出水口各一个

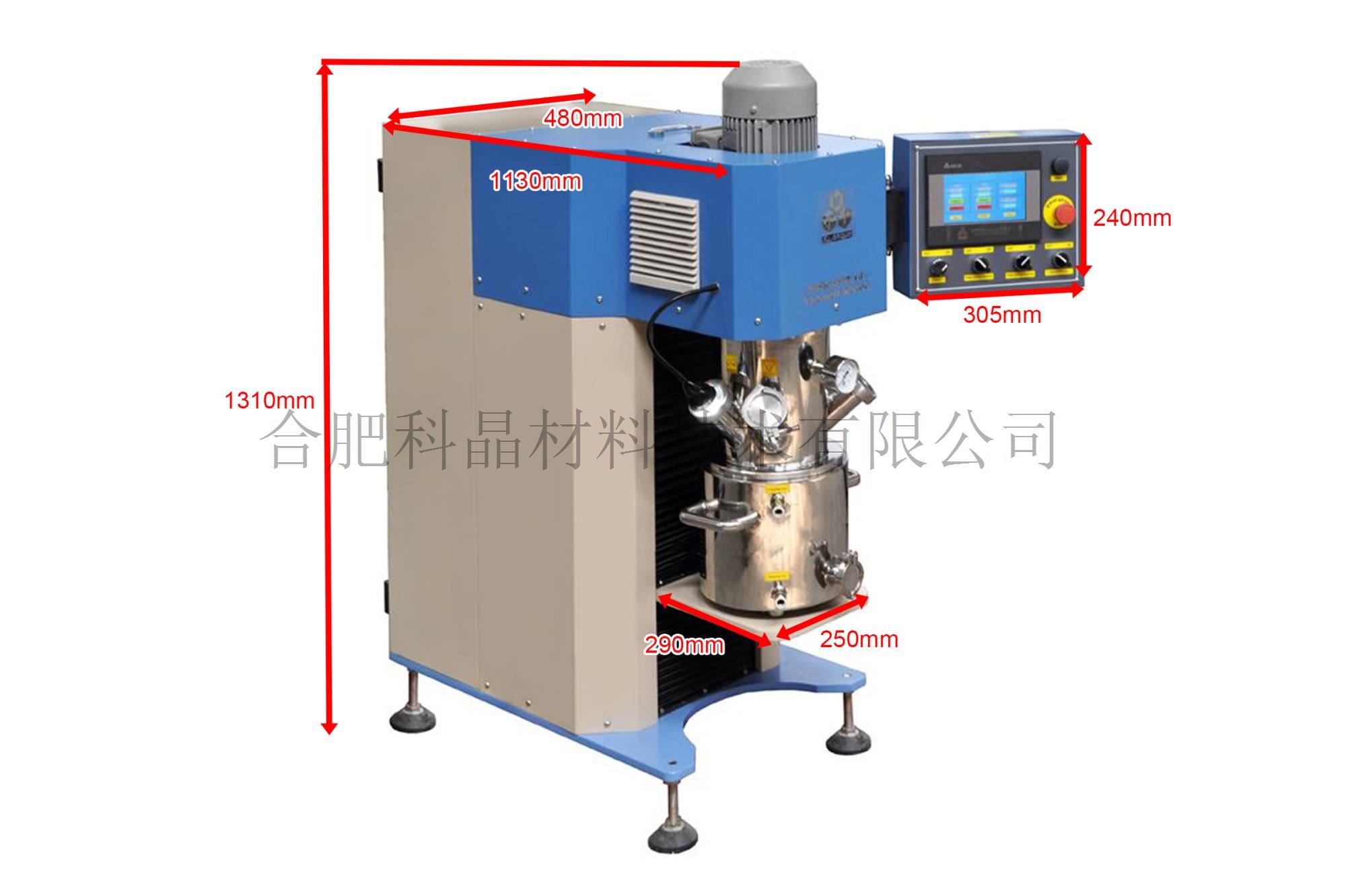

产品尺寸

·L 1130mm×W 480mm×H 1310mm

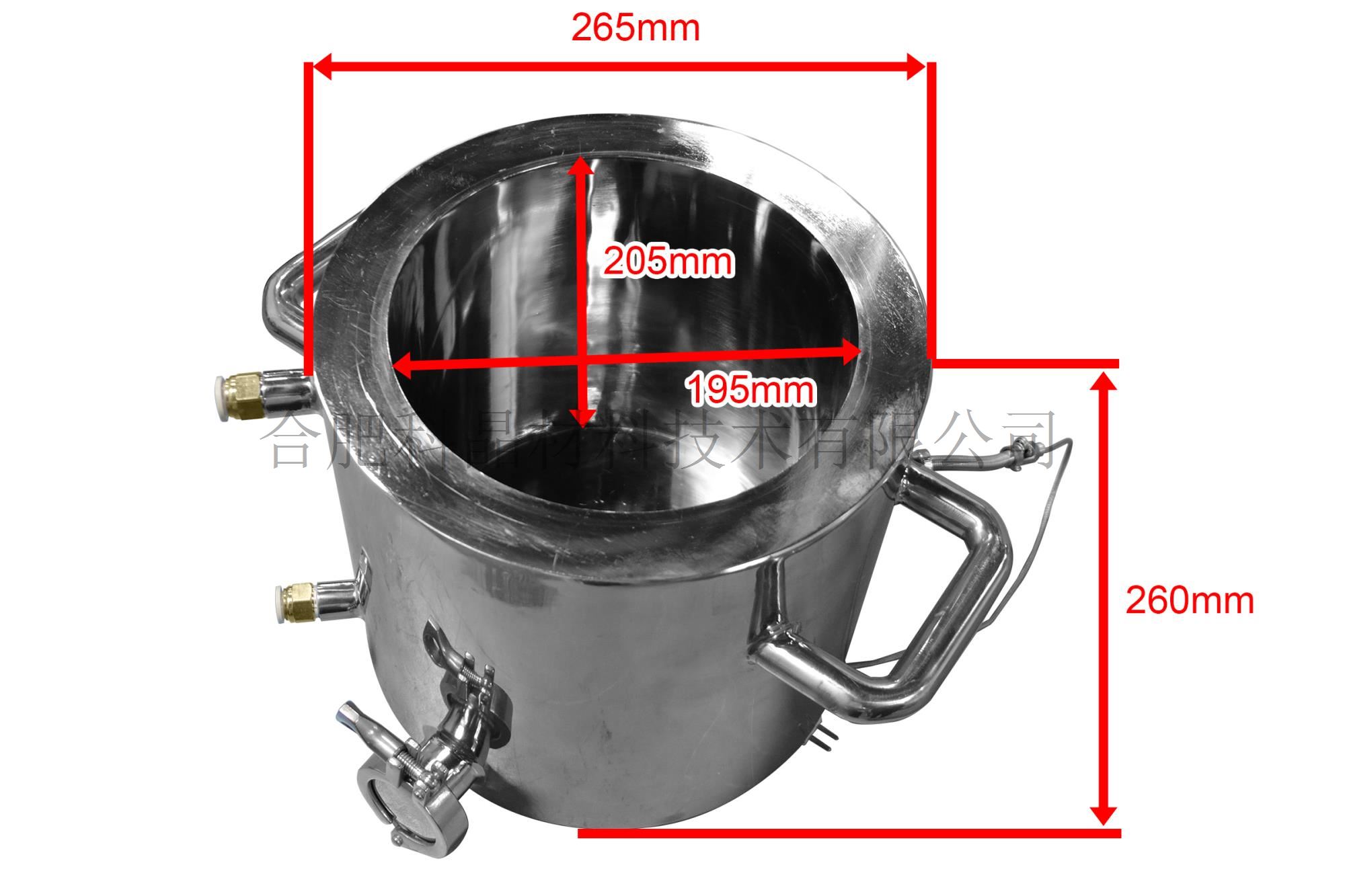

·料罐尺寸:内径Φ195mm*H205mm


技术参数-2.jpg  技术参数-3.jpg

产品重量

·300Kg

认证

·若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。



质保

一年质保期,终生维护

科晶实验室使用浆料混合设备做了一系列实验,结果如下:


浆料混合实验:

样品及重量

搅拌时间及工艺

NMP(60g)+PVDF(1.8g)

100rpm     2min

300rpm     2min

550rpm     30min

搅拌完成后冷却10min再循环一次

NMP(60g)+PVDF(1.8g)+炭黑(40g)

100rpm     2min

300rpm     2min

550rpm     30min

搅拌完成后冷却10min再循环一次


混料结果:

实验案例-1.jpg  实验案例-2.jpg



若有疑问或需要更多详细数据请联系科晶实验室

应用提示

·混料时,浆料不要超过罐体的三分之二,避免高速混料时溢出或混料效果不理想。

·浆料量不能低于料浆底端,否则无法正常混料。

·建议在温度25±3℃,湿度30~90RH,无振动和电磁干扰的环境下使用。

·夹套式搅拌罐设计,可通冷却水,适用于多种工艺要求。

警示

·设备一定要安全可靠接地。

·机器必须安装在平面坚固的基础上,以保证机器稳定工作。

相关可选

·可选用真空系统配套使用:

     机械泵真空度达 50 mtorr。(图1)

     分子泵真空度可达 10E-4 torr。(图2)

·可选购合肥科晶的循环水冷机配套使用。(图3)

·可选用科晶涂布机和辊压机配套使用,完成电池极片制作。(图4,图5)


配件详情-1.jpg    配件详情-2.jpg     配件详情-3.jpg

     图1                  图2                          图3


 配件详情-4.jpg      配件详情-5.jpg

         图5                             图6
