1200℃七温区开启式管式炉
关键字:
真空、电阻丝、开启式、超长
型号:
OTF-1200X-VII
产品概述:
OTF-1200X-VII是一款CE认证的七温区高温管式炉,最高温度可达1100 ℃,每个温区分别由七个独立温控系统单独控制,通过调节各个温区的温度,可以在加热区内形成六段温度梯度或是形成较长的恒温区域。每个控温系统都采用PID方式调节,可以设置50段升降温程序,采用K型热电偶进行温度的测量和控制,其控温精度可以达到+/- 1℃。炉管规格尺寸可以从1英寸至五英寸,炉管长度1400mm。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称

1200℃七温区开启式管式炉——OTF-1200X-VII

炉体结构

▪ 双层壳体结构,并带有风冷系统

▪ 采用高纯氧化铝纤维作为炉膛材料,炉膛表面涂有高温氧化铝涂层,可提高红外反射率和延长炉膛使用寿命

▪ 加热元件:Fe-Cr-Al(掺Mo)

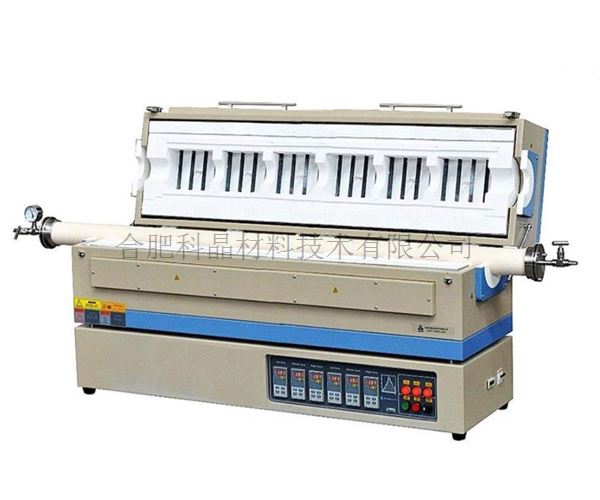

▪ 炉体设计开启式,便于操作

▪ 控制柜与炉体分开

电源要求

AC 208-240V 单相, 50/60 Hz

8.5KW(需要50A的空气开关)

最高工作温度

1200℃(< 1 hr)

连续工作温度

1100℃

最大升温速率

▪ 建议≦ 10 °C /min(可达到20℃/min)

▪ 恒温控温精度:1℃(国产宇电518p仪表)标配

                0.1℃(进口欧陆EPC3000仪表)选配

加热区

▪ 七个温区独立控制的加热区,每个温区长度100mmx7

▪ 加热区总长度1000mm

▪ 温区隔环厚度:50mm

▪ 炉膛直径:最大兼容外径为100mm的炉管


石英管

OD100mm*ID90mm*1600mm连融石英管


注:石英管有很高的耐热冲击性,可极冷即热,

    石英管易脆,轻拿轻放

    石英管烧结最高温度为1100℃,超温会造成石英管软化,析晶,开裂

    石英管在真空状态下烧结温度不得高于600℃,会有几率出现碎裂

    石英管不可承受内部高压,内部压力≤0.06mpa

管堵

为取得良好温场和高温性能以及保护密封装置放置高温烘烤 搭配管堵使用




管堵选择:标配氧化铝管堵

          选配石英管堵(洁净)


温控系统

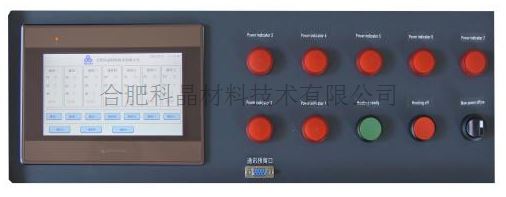

·通过一个触摸屏设置和显示各个温区的温度曲线

·每个温区采用PID方式调节温度,可设置50段程序段

·超温和断偶保护

·控温精度:+/- 1 ºC

·热电偶:7个K型铠装热偶(每个温区1个,采用美国欧米伽热电偶)

·带有实验数据实时储存和调取,查看

·带有上位机控制系统,可搭配远程控制,

·选配欧陆EPC3000型号仪表可提高恒温精度达到0.1℃


图片1.jpg  图片2.jpg  图片3.jpg

密封系统

·硅胶O圈密封,

·法兰材质:304L

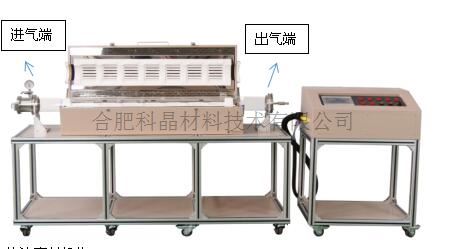

·左端进气端,φ6.35双卡套进气口,配截止阀,机械压力表,快速密封结构

·右端出气端,配KF25抽气口,φ6.35排气口,配排气口截止阀,

·搭配双极机械泵真空度可达5pa;搭配分子泵组可达-3pa

·含有腐蚀性或可燃性气体需咨询公司进行方案升级

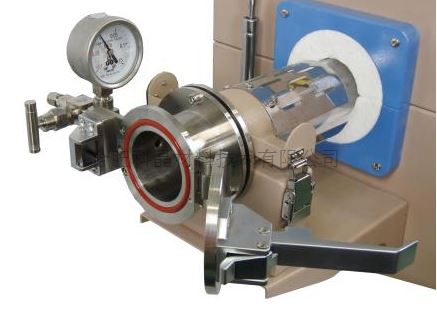

快速密封机构:

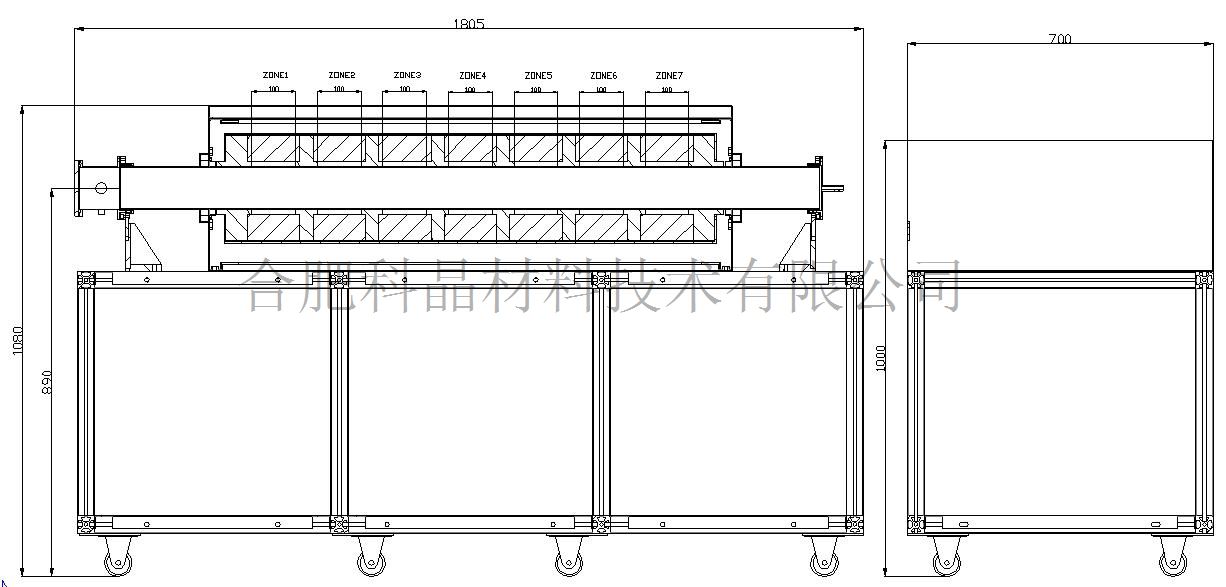

设备尺寸

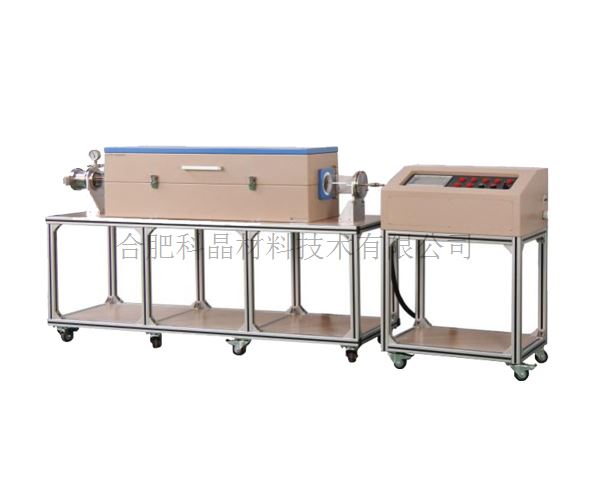

炉体关闭状态:长1800mm*高1080mm*600mm

炉体开启状态:长1800mm*高1350mm*700mm

电源箱尺寸:长700mm*高1000mm*500mm

需求占地空间:长3000mm*高2000mm*深1000
