1700℃管式炉系列(290 mm加热区,带 60 或 80 mm 外径刚玉管和法兰)
关键字:
单温区、硅钼棒、多管径可选
型号:
GSL-1700X(内部名称:管式炉 GSL-1700X )
产品概述:
GSL-1700X系列真空管式高温炉以硅钼棒为发热元件,额定温度1600℃,采用B型双铂铑热电偶测温和518P温控仪自动控温,具有较高的控温精度(±1℃)。此外该炉具有真空装置,可在多种气氛下工作,大大提高了其使用范围。该炉具有使用温度高、高精度控温、操作简单、维修方便等优点,可广泛用于冶金、机械、轻工、商检、高等院校及科研部门。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
产品名称

1700℃管式炉系列(18英寸加热区,带60或80mm外径刚玉管和法兰)—GSL-1700X(2022.1.17—科晶实验室审核、科晶技术部审核)

相关视频
管式炉GSL-1700X操作视频GSL-1700X展示高温管式炉GSL系列热电偶更换GSL系列高温管式炉加热棒更换
产品特点

· 炉腔尺寸:290mm * 220mm * 160mm

· 最高温度可达1700℃≤0.5h

· 可实现多段温控程序精准控温


主要参数

· 额定功率:5.5KW

· 额定电压:AC220V 50/60HZ

· 额定使用温度:1650℃

· 最高使用温度:1700℃(≤0.5h)

· 建议升温速率:1400℃以下:≤10℃/min ;1400℃到1600℃:≤5℃/min;1600℃以后:≤2℃/min。

· 加热元件:硅钼棒

· 热电偶:B型

· 加热区长度:290mm

炉体结构

· 内炉膛表面涂有美国进口1750度高温氧化铝涂层可以提高反射率及设备的加热效率,同时也可以延长仪器的使用寿命

· 采用双层壳体结构,双层炉壳间配有风冷循环系统

· 炉膛采用高纯多晶氧化铝纤维,很大程度的减少能量损失

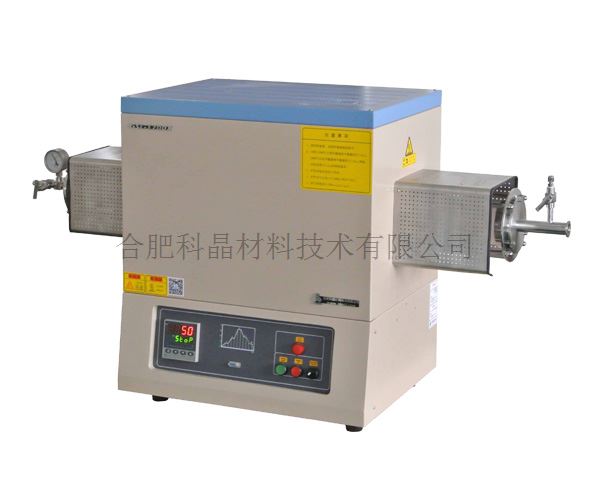

炉管与法兰

· 标配一根刚玉管,尺寸:Φ60*1000mm。可供选装Φ80,Φ100,Φ120不同管径刚玉管

· 标配有两个不锈钢真空法兰(上面已安装了机械压力表和不锈钢截止阀)


GSL-1700X-Φ80和Φ100上网照片  (6).jpg      GSL-1700X-Φ80和Φ100上网照片  (2).jpg

        Φ80法兰示意图                     Φ100法兰示意图

· 进气端法兰安装有一根4孔的陶瓷管,可以将进气穿过管堵,直接进入高温区。配套的两个管堵直接固定在法兰上面,方便客户每一次装取物料。

· 抽真空端法兰安装有一个KF25接口,方便客户连接真空泵。

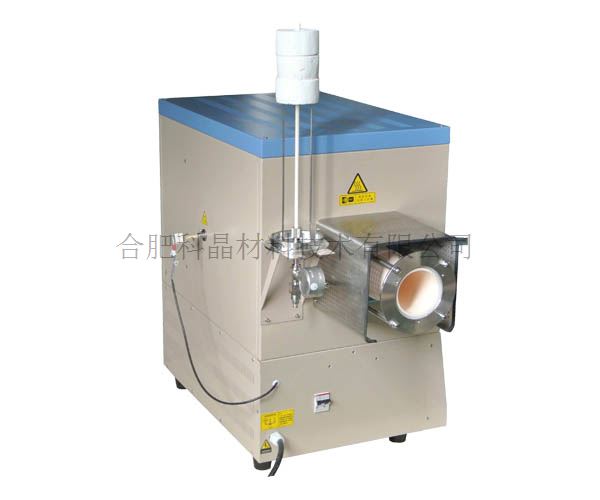

在炉体上面安装有一套法兰支撑架,用于客户每次拆装法兰之后,放置法兰用。

GSL-1700X-Φ80和Φ100上网照片  (4).jpg

真空系统(选配)

· 真空度:50mTorr(使用机械泵)

· 机械压力表测量范围:-0.1-0.15Mpa

· 炉管内气压限定:≤0.02Mpa

· 可在本公司选配各种真空泵

温控系统

· 包含一款YD858P型温度控制器;

· PID自动控温系统;

· 智能化50段可编程控制;

· 内置过热保护和热电偶故障报警;

· 控温精度:±1℃;

· 默认DB9 PC通信连接端口;

· 通过MET认证;

· 可选购电脑温度控制软件(用于YD858P系列控制器)用于控制升温曲线和导出数据;

提示

· 为了保证温场均匀性和法兰的密封性,仪器使用升温前需要在炉管两端塞入氧化铝管堵,防止热量的散失;

· 降温时请利用程序降温,设置降温程序。不建议直接“Stop”进行降温;

· 设备温度在500℃以上时请不要关掉设备电源,防止出现安全问题;

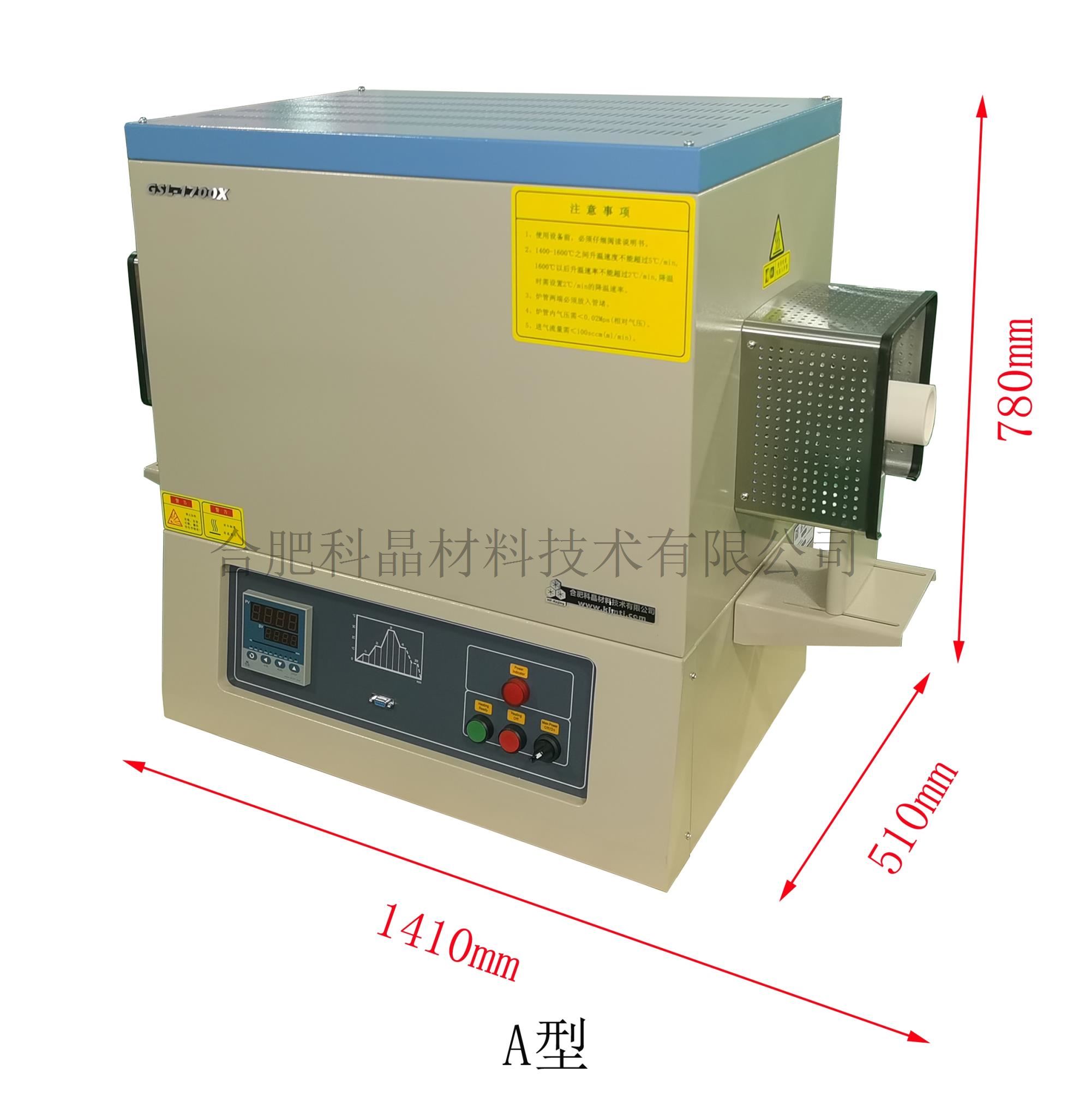

外形尺寸

· 本产品分两个外形尺寸,A型可装载φ60*1000mm和φ80*1000mm规格的炉管,B型可装载φ100*1200mm和φ120*1200mm规格的炉管

· A型:1410mm(L)*510mm(W)*780mm(H)(含炉管法兰)

· B型:1640mm(L)*580mm(W)*780mm(H)(含炉管法兰)



重量

150KG


质保期

一年质保期,终生维护

· 特别提示:

1、耗材部分如加热元件、石英管、样品坩埚等不包含在内

因使用腐蚀性气体和酸性气体造成的损害不在保修范围内


国家专利

专利名称:一种有效避免刚玉管断裂的密封法兰系统


专利号:ZL 2020 2 0542145.5


尊重原创、鄙视抄袭、侵权必究。

认证

·此产品已通过CE认证

  证书编号: M.2021.206.C67996

·若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证





此挂画为设备操作的简明提示,不能完全代替说明书。如果您想索取此文件,欢迎与我们联系,电话0551-65591676 13856008823(手机微信同步)







使用注意事项

· 炉管内气压不可高于0.02MPa(相对气压);

· 由于气瓶内部气压较高,所以向石英管内通入气体时,气瓶上必须安装减压阀,

为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,

使用时会更加精确安全;

· 炉体采用硅钼棒做加热元件,依据硅钼棒的物理特性,常温下脆性很大,因此在加热元件安装好后、

不能随意拆装和搬动炉体;硅钼棒作为加热元件时不宜在400-700℃温度段长时间运行,否则硅钼棒将发生低温氧化;

· 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,

则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)

· 我们不建议客户使用易燃易爆和有毒的气体,如果客户工艺原因确实需要使用易燃易爆和有毒气体,

请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题,本公司概不负责。





此挂画为设备操作的简明提示,不能完全代替说明书。如果您想索取此文件,欢迎与我们联系,电话0551-65591676 13856008823(手机微信同步)
