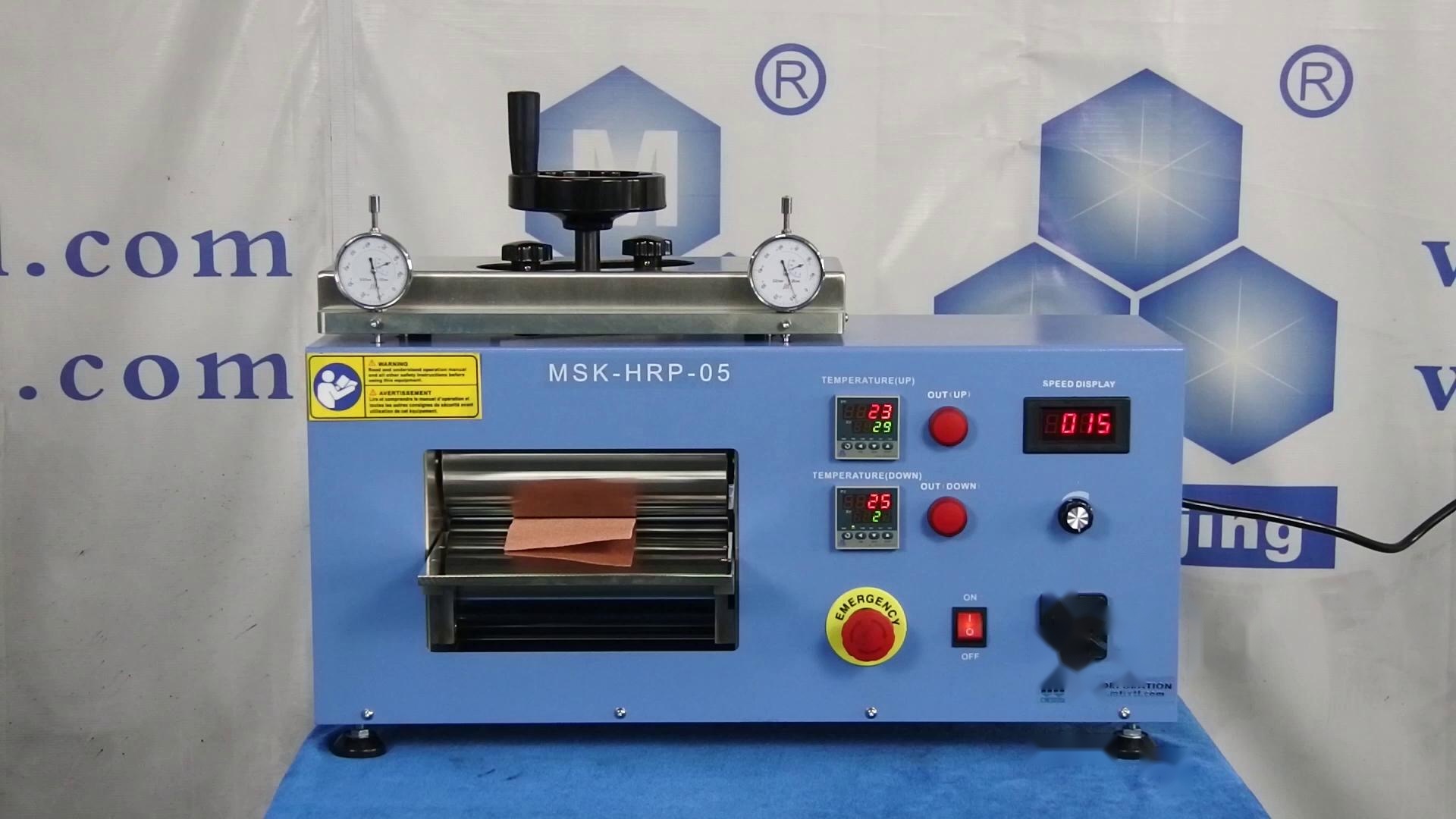

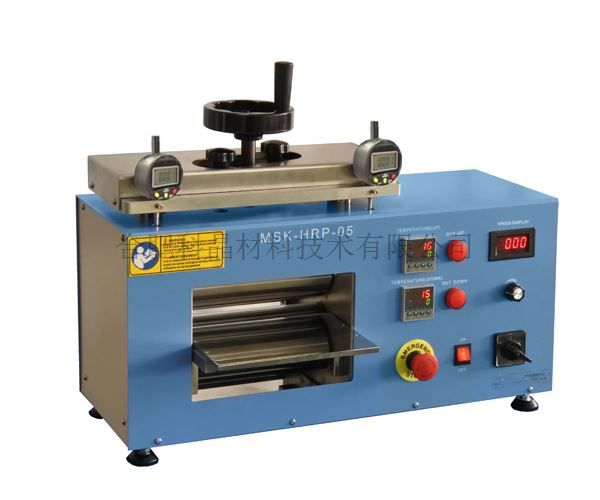

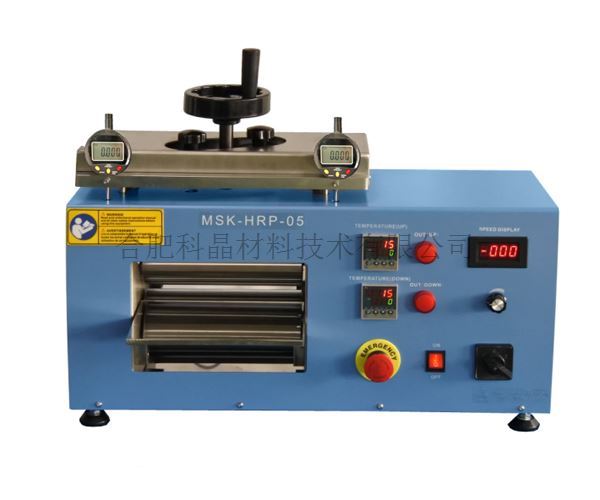

250℃加热型大间隙辊轧机 MSK-HRP-05

▪ 有效轧制宽度：200mm

▪ 轧辊表面进行了镀Cr处理，具有防腐作用

▪ 轧辊材质：高强度硬质钢，硬度RC>52

▪ 轧辊尺寸：直径96mm×宽度220mm

▪ 轧辊间隙：0~10mm可调

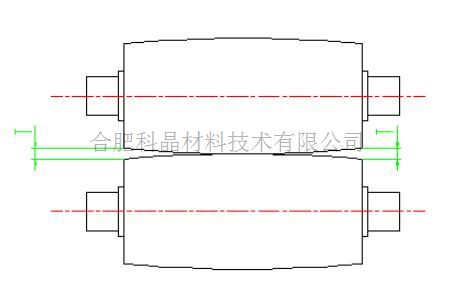

注意：轧辊间隙公差会随温度升高有所变化，以下是不同温度下轧辊间隙变化范围

      室温-100℃：0.008-0.01mm

      100-150℃：0.02-0.03mm

      150℃-250℃：0.03-0.05mm

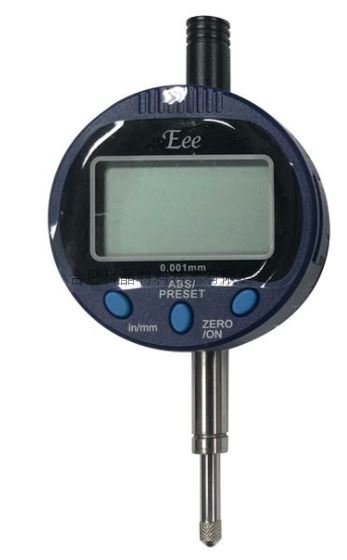

0.01mm

手动调节量轧辊间隙

▪ 最小：0.01mm

▪ 最大：10.0mm

▪ 所轧制样品最大硬度<40HRC

▪ 两个数显温度仪表分别控制两个轧辊的温度，可设置30段升降温段

▪ 最高温度：250℃

▪ 控温精度：+/-5℃

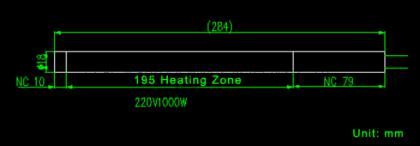

下图为加热元件图纸

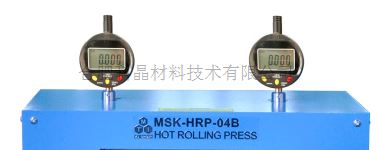

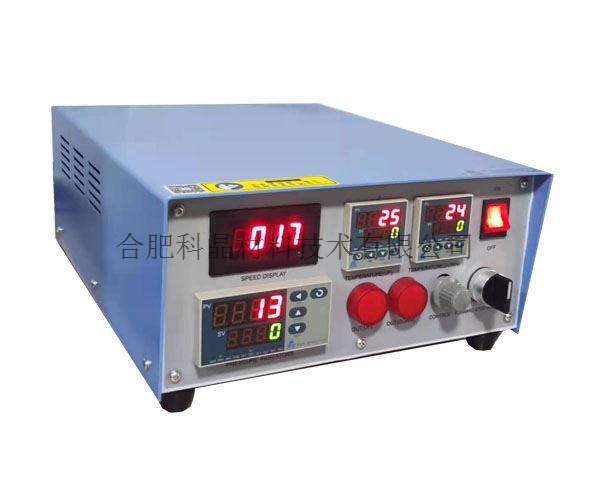

• 压力数显控制盒，可实时显示轧制力

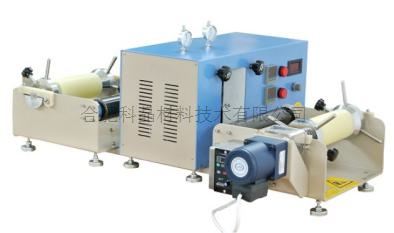

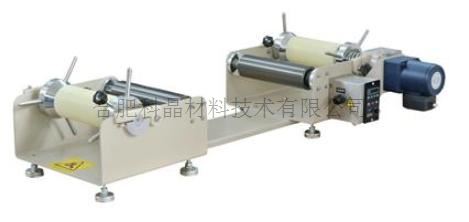

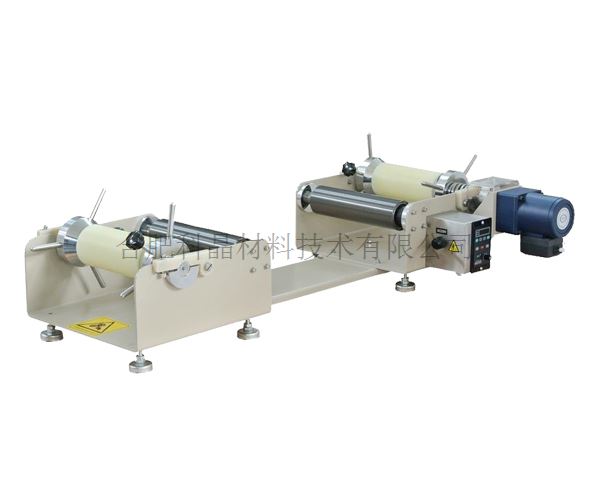

• 可选200mm宽度的卷对卷机构

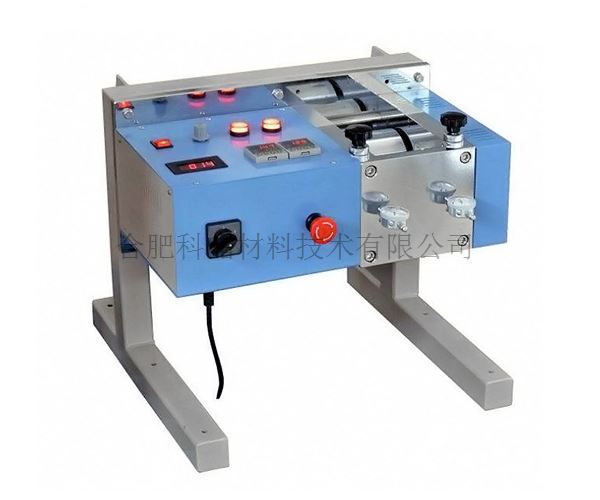

  可将此轧机改为立式轧机（需要额外付费）

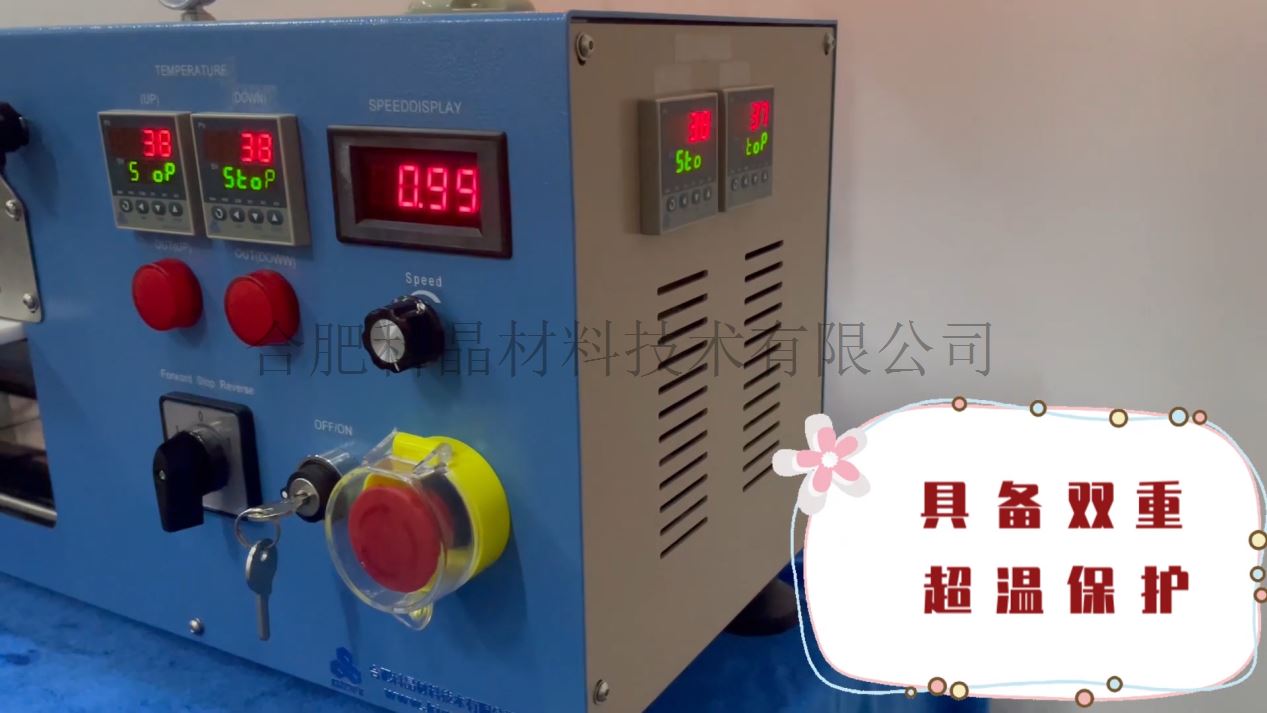

• 加热部位可增加双重超温保护，同时监控设备温度（图一）

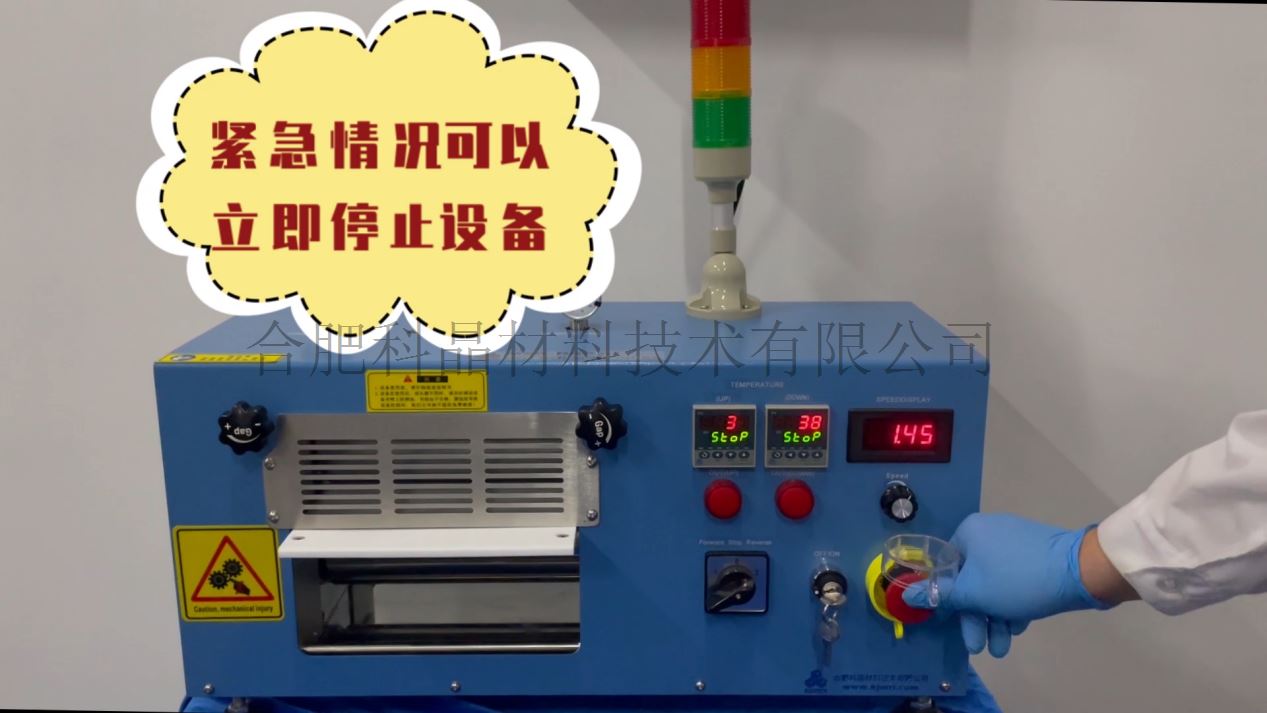

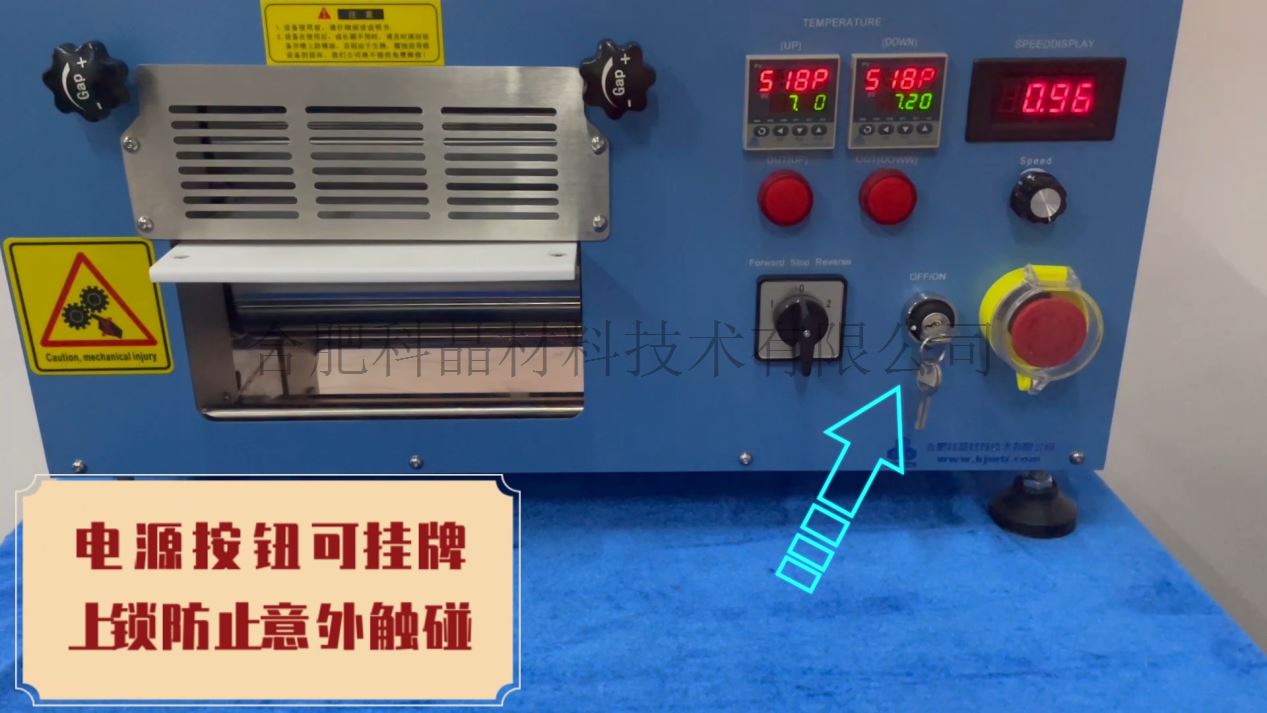

• 可选装电源锁和急停按钮保护罩，防止意外触碰。（图二、图三）

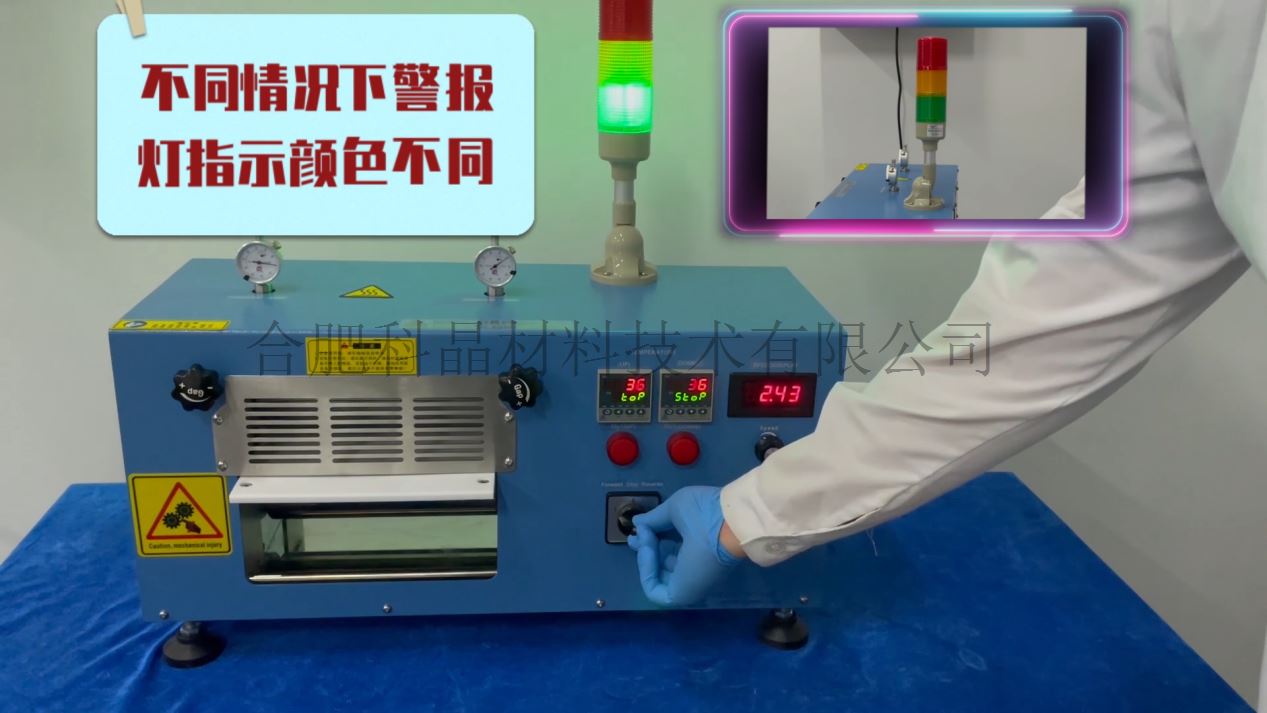

• 可选装安全警示灯，提示不同工作状态（图四）

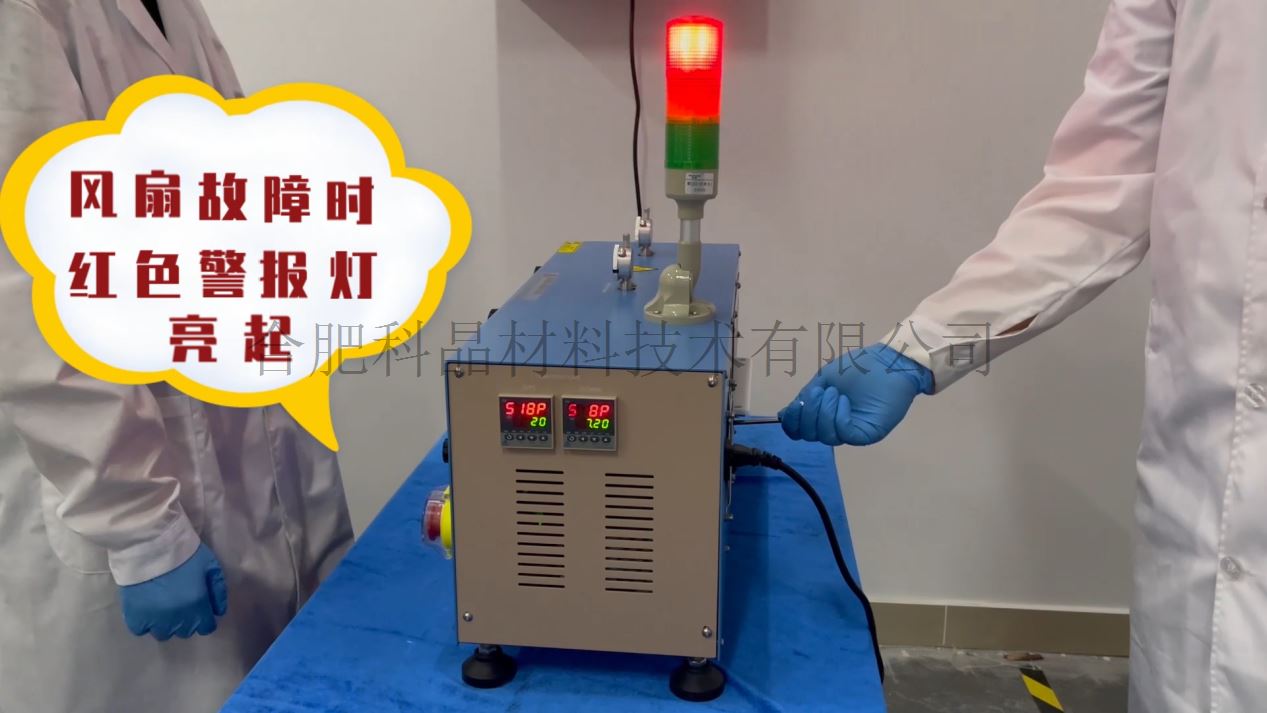

• 散热风扇增设故障报警信号，发生问题及时停机并闪灯提示（图五）

图一	图二	图三
图四	图五

AC208-240V单相，50/60Hz

▪ 高扭矩直流电机，可在Ar器环境下运行

▪ 功率：100W

▪ 显示速度：0-26mm/s

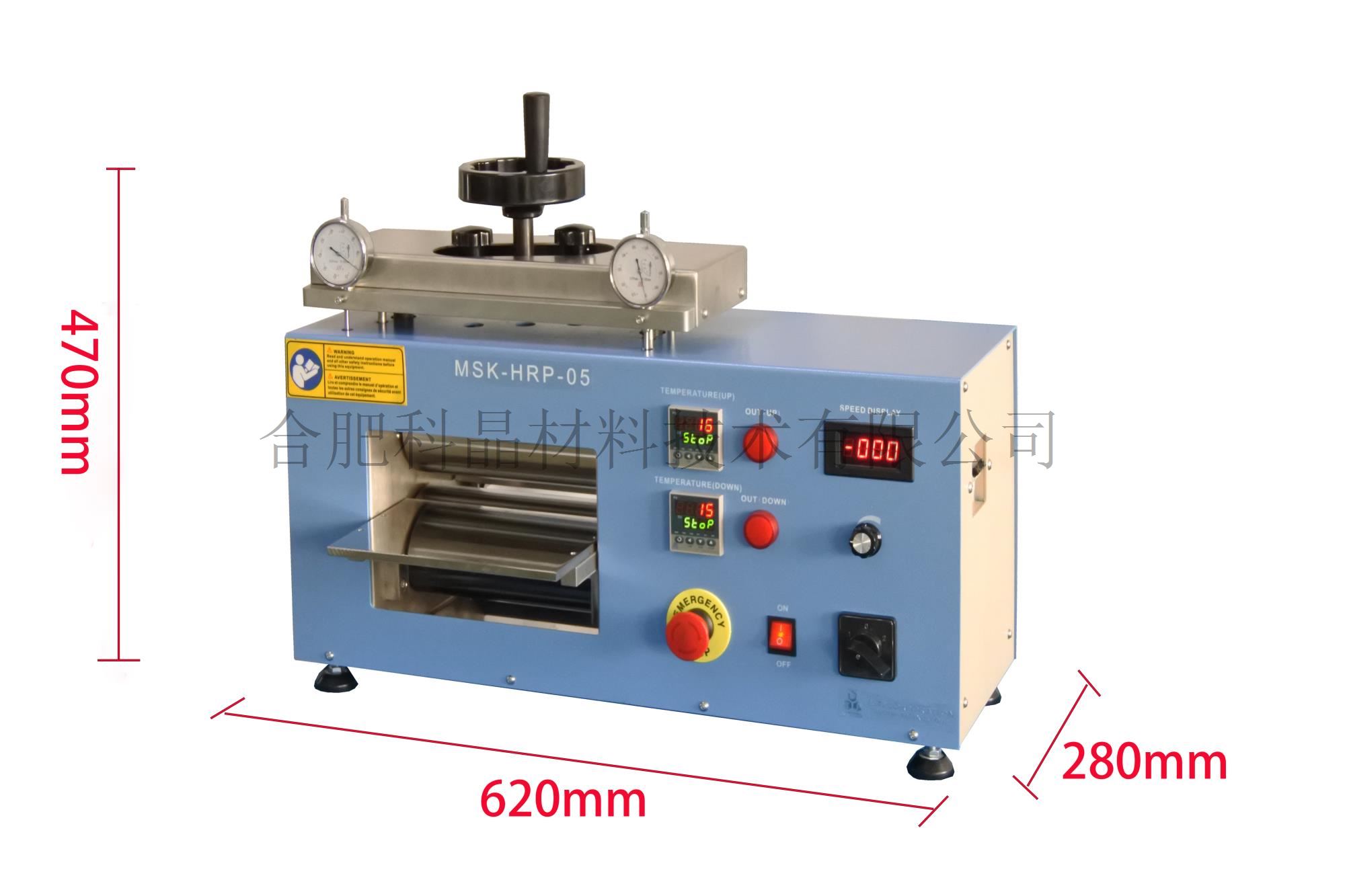

 620mm(L) x 280mm(W) x 470mm(H)

100kg

▪ 设备在运行或加热时，切勿触摸轧辊表面

▪ 由于工作环境的影响，轧辊表面真实温度可能与仪表显示温度有差异，可对温度进行校准

▪ 对于厚的样品，要多步骤轧制到目标厚度，建议每次下压量为0.02mm

▪ 所轧制样品的硬度不可大于42HRC

▪ 每次使用完设备后必须清理轧辊，并喷上防锈油，防止轧辊腐蚀
