恒压系统
型号:
GZK-PID-VRD24
产品概述:
GZK-PID-VRD24恒压系统通过PID控制真空泵的转速来控制抽气速率,进而获得腔室压力 的精密测量和恒压控制,与我公司的管式炉/镀膜仪等设备相结合,实现CVD、PECVD等工艺的压力恒定的精确控制,广泛用于扩散、氧化、外延、CVD、等离子溅射以及镀膜工艺、混气配气系统及其他分析仪器中。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称型号

恒压控制系统GZK-PID-VRD24 (科晶实验室、科晶技术部2022.6.15审核)


产品特点

· PLC、触摸屏控制,触摸屏显示真空度及各项工作状态,一键式操作,方便快捷。

· 通过变频器来PID调节真空泵的电机转速从而控制抽气速率,使抽气速率与进气量、漏气率相匹配,从而达到精确的恒压控制

· 600*600的承重台面,可配合科晶其他设备使用,节省空间


真空泵

· 型号:VRD-24

· 电源:220V 50/60HZ

· 进气口:KF25

· 抽速:50HZ:6.6L/S

      60HZ:7.9L/S

· 功率:50HZ:1.1KW

      60HZ:0.75KW

· 极限真空:4*10-1Pa(不带负载)


变频器

· 输入:AC220V

· 输出:3*AC380V


数显防腐真空计

· 型号:PGC-554

· 电源:DC24V

· 测量范围:3.8E-5-1125torr



操作面板




界面上带真空显示值和设定值,一键式操作,方便快捷


压力恒定控制范围

压力恒定控制范围(进气气氛为氩气):

760mtorr(100Pa)-----225torr(30000Pa)(按照进气量为500sccm)

600mtorr(80Pa)-----200torr(26660Pa)(按照进气量为300sccm)

300mtorr(40Pa)-----185torr(24660Pa)(按照进气量为100sccm)

180mtorr(24Pa)-----100torr(13333Pa)(按照进气量为50sccm)

压力恒定控制精度:180mtorr-----2.5torr(±%10)

                  >2.5torr-----10torr(±%40)

                  >10 torr------200torr(±%5)

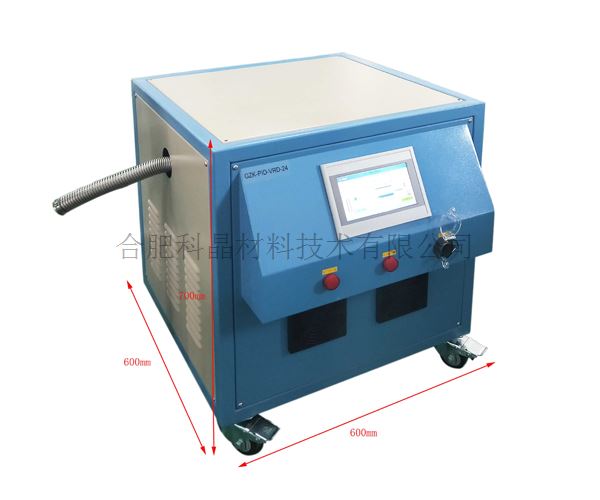

外形尺寸

600*600*700mm



重量

98KG


保质期

1年(不包含炉管,硅胶O型圈和加热元件等损耗件)
