管式炉真空自动滑行装置
型号:
EQ-Slide-300
产品概述:
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
特点

EQ-Slide-300 是一款真空自动滑行装置,连接外径80 mm炉管可在真空或气氛下移入和移出样品;

系统分为两种工作模式,一种为快速移动模式,可以实现样品的快速升温和快速降温;另一种为慢速移动模式,可以实现单晶和二维材料的生长。


移动机构

·精密螺杆由直流电机通过真空密封可伸缩的波纹管以两种速度驱动:

 快速移动模式:300mm/min(恒速)

 慢速移动模式:0.5mm-30mm/min(可调)

·样品移动距离:1-300mm(可调)

·移动机构安装在移动工作台上,尺寸为600mmx600mmx600mm



炉管/法兰

·一套 KF25 真空接口和外径 80 mm 真空密封法兰,用于连接可伸缩波的纹管和带有KF25接口的炉管;

·可根据客户要求,选配φ100,φ60,φ25等其它尺寸,具体详询我们销售人员

·真空度:10-5 torr



样品架

·波纹管中间安装一根带有隔热管堵的不锈钢棒,棒中插入一根50x50mm石英样品架,用于盛放CVD或退火的样品

·移动机构底部有一个高度可调的工作台,可以方便对齐

·可以在样品架下方放置一根 K 型热电偶,用于监测温度

rod.2.jpg holder-50.jpg


控制面板

移动炉架上,有个7英寸触摸屏面板和控制盒,可对所有移动参数进行编程和记录/显示样品的温度

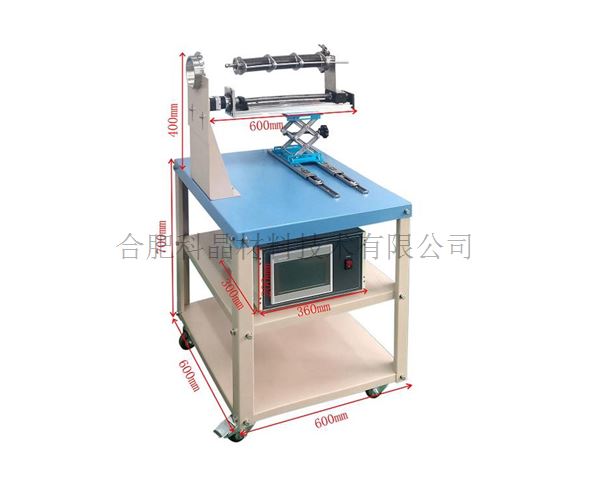

尺寸图


操作视频


应用提示

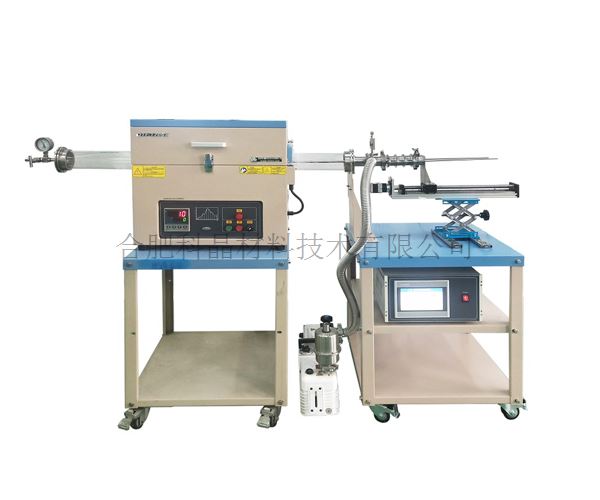

该设备仅匹配合肥科晶管式炉,如下链接

OTF-1200Xseries.jpg OTF1200XVI2MUL.1.jpg
