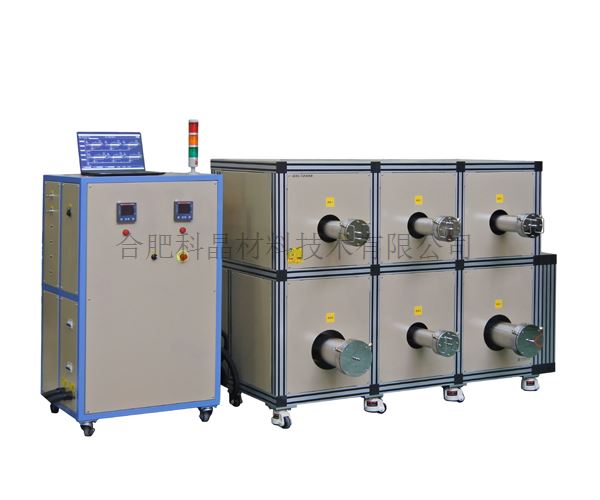

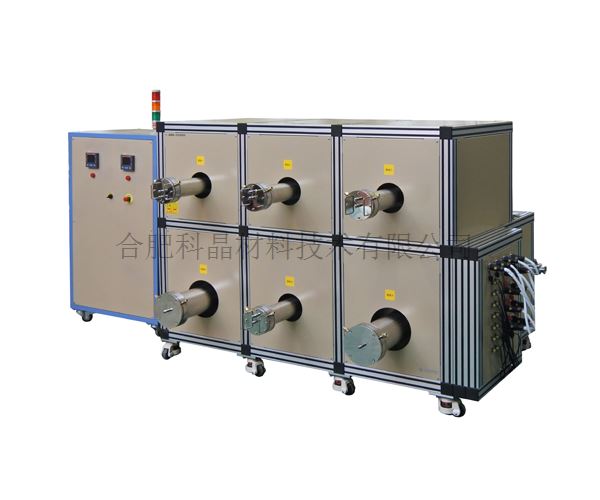

·1200℃六通道高洁净氢气炉 GSL-1200X-MGI-6-H2

·采用不锈钢腔体包裹保温材料，保证炉内较高洁净度

·炉管和腔体夹层内（保温层）通入惰性气体，在使用氢气时如果炉管破裂氢气逃逸到夹层内，不会产生爆炸，使用氢气时设备更加安全

·可同时放入6个样品，在不同温度下进行热处理

·高纯氧化铝纤维作为炉膛材料，表面涂有氧化铝涂层，可提高炉膛加热效率，延长炉膛使用寿命。

·双层壳体结构，并带有风冷系统，可保证壳体表面温度较低。

·可选配装压力传感器和电磁泄压阀，具备自动恒、压超压泄压功能，确保设备更加安全

·在清洁室内热处理半导体元件（氢气气氛）

· 电源电压 AC三相380V 50/60HZ，

· 最大功率:48KW

· 最高温度1200℃（≤30min）

· 长期工作温度：1100℃

· 控温热电偶:K型

· 加热区长度700mm

· 升温速率：≤10℃/min

· 加热元件：掺钼铁铬铝电阻丝

· 温控模块+PC机控制方式，标配一套控温软件

· 六个通道独立控温,可以一键六个通道升温或停止，单个通道也可以单独控制。

· 包含一款858P 型温度控制器（也可以选配欧陆仪表恒温精度可达±0.1℃）

· PID自动控温系统。

· 智能化50段可编程控制。

· 默认DB9 PC通讯连接端口。

· 控温精度：±1℃。

· 所有的电气元件都通过UL或MET认可，并可通过世界范围内的其他相关安全测试

·六套水冷法兰，材质：304不锈钢

·密封方式：采用法兰压紧O型圈方式

·前端法兰采用KF60卡箍形式方便取放样品，装有机械压力表，截止阀，G1/4进气口

·后端法兰留有KF25抽气口，出气口和截止阀

· 每个通道有独立的进气和出气口，可实现真空和气氛下烧结制备

·标配有6个独立的进气口，通过6个40-400ml/min浮子流量计进行气流量调节，从左边出气然后和法兰进气口连接。如下图

·如果需要更精确流量，请选择质量流量控制器供气系统

·通过PC机可以设置升--恒--降温曲线

·腔体内压力，真空度，温度都可以在PC机上实时显示

·通过软件可以设置管式炉的清洗模式：手动清洗和自动清洗，

 自动模式为真空泵和进气系统自动切换工作，可设定清洗次数

·通过软件设置恒压烧结模式：在加热炉升温的过程中，选择恒压模式，控制系统自动调节进气和出气量，使加热炉在升温的过程中保持在微正压的状态。（恒压范围100000pa-115000pa）

·实验数据可以进行保存，记录，下载，也可以生成工艺曲线保存，下次实验时调取

两种过压保护措施：

·可选配电子压力变送器，设定排气压力，高于排气压力，排气阀打开加速泄气；

·标配安装过压机械排气阀，设定开启压力（0.04mpa）

·可选装气体报警器，检测到危险气体浓度过高可以自动切断气源

·可选装与摄像头手机等联动，实现智慧实验室管理。

·高纯石英管尺寸：

·25 O.D x 19 I.D x 1200 L (mm)

·50 O.D x 44 I.D x 1200L (mm)

·60 O.D x 55 I.D x 1200 L (mm)

·为了获得更高的工作温度，可选用镍基合金管，温度可达1200℃

·也可以选择锆合金管，耐碱性腐蚀，长期使用800℃

如在氢气环境下处理样品可以选择氢气尾气处理装置参数如下：

·可适用多种可燃气体的尾气处理（制定气体需提前和销售沟通）

·体积小，安装方便，操作简单

·内部有电流互感器，检测到电阻丝没有加热时，切断进气和出气

·电源：AC单相220V  50/60Hz

·功率：200W

·两路进气口，惰性气体进气口（接气源）和氢气进气口（接气源），进气为G1/4双卡套接口

 另外可选高通量版本，进出气口数量可定制

·气源接入后通过浮子流量计（浮子流量计量程0.1-1L/min）调节流量大小，通过G1/4双卡套接头输出后接入管式炉进气口

·可燃气体从管式炉内输出后接入该设备可燃气体进气口，接口为G1/4双卡套接口

·点火装置：采用进口电阻丝加热点火，表面涂有氧化铝涂层，减缓电阻丝氧化，装有电流互感器，可以检测电阻丝是否加热。

·点火异常切断进气和出气，以及加热炉接触器（接口预留，加热炉进行简单改造）

·可外接氢气浓度报警器，检测到氢气浓度报警自动切断进气及点火（接口预留），报警器选配

· 有两套氢气探测器可供选择：

  一套为固定式，安装在固定支架上面，可以实时监测设备氢气的泄漏情况；

  一套为便携式，可以随时对设备各个接口进行监测。

· 氢气监测范围：1-1000ppm

· 工作温度：-20℃——60℃

· 报警点设置：氢气报警器设置有两个报警

  第一级的报警点50ppm，一旦探测到氢气浓度达到此值时，氢气报警器将发出蜂鸣报警声，提醒客户检查泄露点。

  第二级的报警点为100ppm，一旦探测到氢气浓度到达此值时，系统自动关闭氢气进气阀。

· 标配机械泵，三相VRD-36,真空度可以达到10-2 ttor

· 配套分子泵，真空度可以达到10-5 ttor

· 型号：CW-6300

· 电源：AC220V 50HZ

· 功率：3.5KW

· 工作电流：3.4~18.1A

· 制冷量：26826 Btu/h

· 水箱容量：40L

· 出入水口： Rp1"

· 泵最大水流速度：75L/min

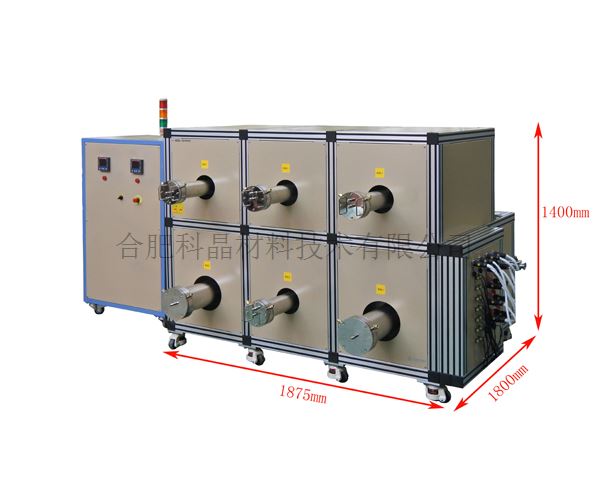

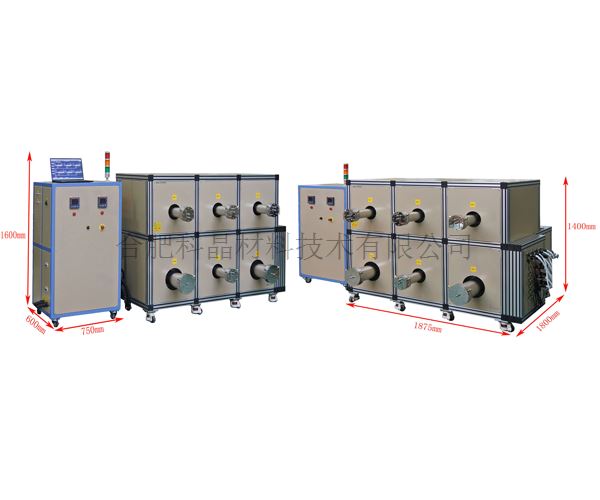

·炉体长宽高：1875*1800*1400mm

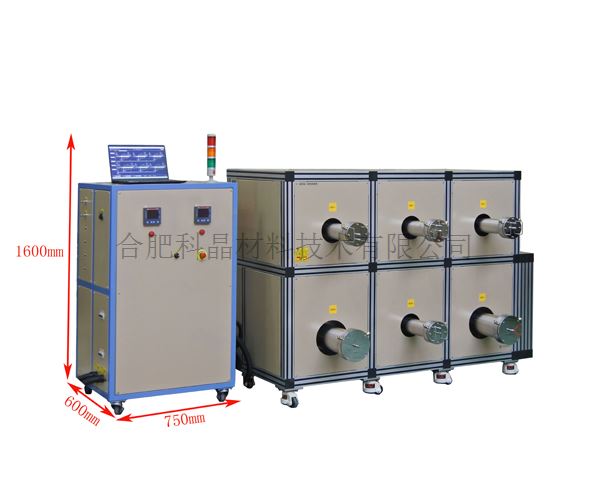

·电气柜长宽高：750*600*6800

·重量约:950KG
