1500℃中子束衍射热重分析炉(自动开/闭法兰,进/出样品)
关键字:
TGA,检测设备配合,自动化,远程控制
型号:
GSL-1500X-TGA
产品概述:
GSL-1500X-TGA是一款紧凑型热重分析炉,适用于中小尺寸样品的热重分析仪器,具有精确的热重量分析法功能,最大称量重量可达250g,精度1mg。可以在真空和可控气体气氛下运行,以研究材料加工过程中的相变。加热炉外部不带金属外壳,适用于中子衍射方法研究材料在高温下的物质结构变化。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称型号

·1500℃中子束衍射热重分析炉(自动开/闭法兰,进/出样品) GSL-1500X-TGA


高温炉参数

· 电源:AC 220V 50/60HZ

· 功率:5.5KW

· 最高加热温度:1500℃(≤30min)

· 长期使用温度:900-1400℃(在常压状态下)

· 加热区长度:170mm

· 推荐升温速率:

  室温—700℃≤10℃/min

  700℃-1100℃≤30℃/min

  1100℃-1400℃≤10℃/min

  1400℃-1500℃≤5℃/min

· 加热元件:硅钼棒

· 系统安装了3根热电偶,两根B型热电偶,一根PT100热电偶。其中一根B型热电偶插入在炉管内部,用于测量样品的温度,作为主控热电偶;

  另外一根B型热电偶安装在炉膛内部,用于测量炉膛内部温度,作为串级控制的超温热电偶;

  PT100热电偶,安装在设备外部,用于测量室温,作为仪表的室温修正热电偶。

温控系统:

· 包含一款欧陆3504温度控制器,采用串级和室温修正控制,实现精确控温;

· 上位机中可设置10段升降温程序,并带有过热保护

· 控温精度为:±0.1℃

· 可从上位机中读取或设置升温程序,并可保存升温程序的配方值,方便下次调用


炉管与法兰

· 炉管材质:刚玉管

· 炉管尺寸:φ60*500mm

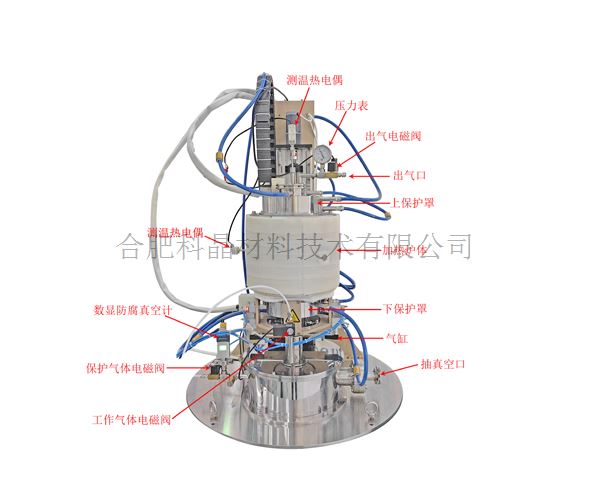

· 一对不锈钢水冷法兰安装在炉管两端,同时上下法兰外安装了水冷环,利用冷却水降低法兰温度。

  下法兰上含有气管接口,利用气压控制气缸对下法兰进行自动压紧和松开;

· 上法兰上的一个φ6.35mm的卡套接头作为出气口,一个电磁阀自动控制出气的通断;

  安装了一个量程为-0.1-0.15MPa的机械压力表;

  一个铠装接口用于插入测温热电偶,测量坩埚内样品温度,热电偶为双铂佬B型热电偶;

  上法兰内部焊接了吊环,悬挂了一个多层陶瓷挡板,用于隔绝热辐射;

· 下法兰与底部的不锈钢腔体连接,腔体上含有一个CF法兰,法兰上的KF40接口为抽真空接口;

  两个φ6.35mm的卡套接头为进气口,分别通过一个电磁阀控制进气的通断;

  一个KF16接口上安装了一个数显压力表;

  安装了一个安全泄压阀,当腔室内压力达到上限压力时,安全阀自动打开排气;

  一个KF40接口安装了一个信号模块,用于连接天平的外接信号线;

  腔体内部的称重传感器顶部预留有安装孔,用于安装坩埚支撑杆,支撑杆上安装有坩埚支撑平台,平台上放入样品坩埚。

图片13.png 图片14.png 图片15.png 图片16.png

炉体升降机构

· 炉体由上位机控制其自动上升或下降,结合气缸实现对法兰的自动压紧密封,可以选配机器人,实现设备的自动化操作;

· 炉体上下可移动距离:500mm


称重系统

承重传感器:

· 量程:550g

· 精度:1mg

· 最大可称量物料重量:250g

(如果需要更高精度,请联系销售进行定制)

称料坩埚:

· 材质:氧化铝

· 尺寸:φ40*40mm

· 有效容积:20 ml

图片18.png 图片19.png

称重曲线

· 重量随温度变化的曲线

· 抽真空与通气均会对天平数据有不同程度的影响,以具体的实验数据为


称重数据校准处理功能

· 在同等实验条件下先用空坩埚进行数据校准,第二次对样品进行测试实验,通过两次实验数据的校准比对,

  从而排除环境因素对天平本身的数据的影响,得出最终的热重数据。


中子衍射孔和角度

· 炉膛外圆上下对称中心位置,有一个直径φ30mm的通孔,用于中子衍射峰通过;

· 加热棒采取圆周分散布置,错开了中子衍射峰的各个角度,如下图片所示:

图片22.png 图片23.png

真空系统(选配)

· 多种真空系统可选

图片25.png 图片24.png

供气系统 (可选)

· 您可以将TGA炉与多通道气体输送系统连接,用于混合气体操作,或将气体分析仪连接到气体出气端口。

· 建议气体流量≤200sccm


水冷设备(选配)

· 型号:CW-5300

· 电源:AC 220-240V 50HZ

· 工作电流:0.8-6.1A

· 制冷量:6274Btu/h

· 水箱容量:10L

· 最大流量:16L/min


设备外形尺寸

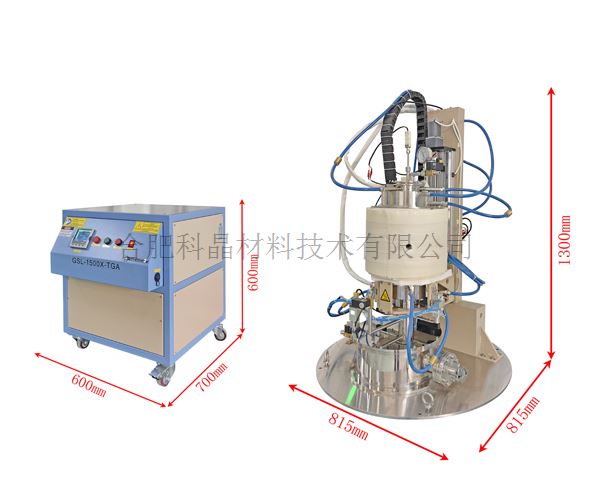

· 热重分析炉:815mm(L)*815mm(W)*1300mm(H)

· 供气系统:600mm(L)*700mm(W)*600mm(H)


重量

·约250KG


质保

·一年保修,终身技术支持

·特别提示:

1.耗材部分如加热元件,刚玉管,样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损失不在保修范围内。



使用注意事项

· 炉管内气压不可高于0.02MPa(相对气压);

· 由于气瓶内部气压较高,所以向刚玉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,

 建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全;

· 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,

 若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)

· 我们不建议客户使用易燃易爆和有毒的气体,如果客户工艺原因确实需要使用易燃易爆和有毒气体,请客户自行做好相关防护和防爆措施。

 由于使用易燃易爆和有毒气体而造成的相关问题,本公司概不负责;

· 气体的流量应<200SCCM(200ml/min)

· 由于氧化铝管制作工艺的原因,炉管在烧结过程中会存在断管的风险,这是无法完全避免的,请客户知晓。
